根据调查，网络故障主要集中在物理链路层，因此网络布线系统的测试，对于架构一个长期健康的网络，有关键性的影响。只有按照规范进行严格的测试，才能确保工程符合标准，避免偷工减料，进而保证网络运行的安全、稳定、高效。

综合布线工程的测试分为验证测试和认证测试两类。

验证测试:

又可称为随工测试，一般是在施工过程中边施工边测试网络连通性。

认证测试:

指按照标准逐一检查，确认布线系统与当初设计一致，包括衰减、近端串音等电气性能测试。一般是布线完成后才测试，测完后要有测试报告。

清楚客户需求 注意选购测试仪器的要点

在选购测试仪器之前，最重要的是您必须清楚承接客户的类型和需求。

认证测试是基于标准对电缆进行测试，要求精细、要有测试报告，因此认证型的测试仪技术门槛较高、操作复杂、价位也高。

在签约之初，就必须要谈好详细的验收细节，包括由谁到场看测试、测试仪器要采用哪一种、有没有需要测试报告、是否客户需要拿自己的仪器测试等等。

由工程案件的规模和客户的需求就可以决定是否需要购买认证型测试仪器，若评估后认为未来使用频率不高，也可考虑采用租借方式。验证测试则是边施工边测试线缆连通性，因此验证型测试仪使用频率高，属必备仪器，选购必须掌握以下重点：

• 容易携带
• 操作简单
• 容易判读
• 具完整网线测试功能
• 保修服务

适用于验证测试的网络测试仪哪个牌子好？哪些功能实用? 打开淘宝网站搜索网络测试仪，高达五百项以上品项可供选择，产品太多往往让用户难以抉择。本文将以我司畅销商品线缆长度测试仪 LANsmart 来逐一说明各种实用功能。您可快速了解网络测试仪使用方法? 什么时候用？进而快速挑选到合适的产品。

高效且容易携带

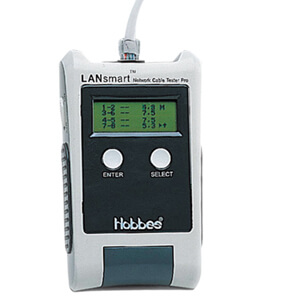

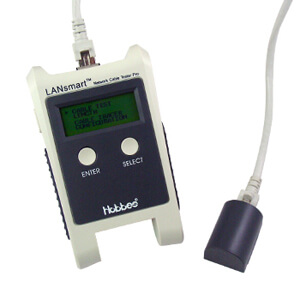

线缆长度测试仪 LANsmart 是一款多功能的线缆测试仪，可降低施工人员因要检测不同功能而替换仪器的时间，利于作业。主机下方附有一个远端单元，采用隐藏式设计，方便收纳和携带。

完整的网线测试

• 网线通断测试

网线通断测试是综合布线最重要也最基本的测试项目，是每一台网络测试仪的必备功能，简易型的测试仪多是以针脚对针脚方式扫描，用户必须利用每一条芯线对应的灯号来判断网线正常或故障情形，需要熟记不同情况所代表的灯号，才可正确快速判读结果。

线缆长度测试仪 LANsmart 则是利用 LED 屏幕直接显示网线测试结果，显示结果的速度比以灯号显示结果的测试仪快，另外又不需要人为自行判断，正确性和方便性更高。

• 线缆短路故障位置测试

网线短路最常发生在端点压接处，大多数的测试仪都只能测出短路，但无法测出位于线缆的哪一头，施工人员往往只能以肉眼判断或二选一方式猜测，判断错误的机会很高，常要测试或重新压接水晶头至少三次以上才可确认网线正常。

线缆长度测试仪 LANsmart 则可直接测试出短路在线的哪一头，市面上少有测试仪有此设计，相当实用。

• 网线长度测试

先进的光时域反射 TDR 技术量测线缆长度，适用于三/四/五/六/七类电缆，双绞线的传输距离最多只有100m，综合布线长度通常不超过90m，若超过此标准，会造成信号衰减，影响传输，因此线长测试是重点项目

• 模拟音频发射

市面上具有模拟音频发射功能的仪器多以寻线仪或查线器称呼，是次于网线通断测试后的常用功能，线缆长度测试仪 LANsmart 的发射器再搭配模拟音频接收器，即进行线缆定位含寻线，比单买寻线仪性价比更高

• 端口闪烁

端口闪烁功能的操作方式是网线的一端连接路由器或交换机的端口，另一端连接测试仪，执行此功能可使设备端口的灯号闪烁，达到线缆标签标记的目的。

在配线架端口、跳线两端和信息插座上，都应当使用标签进行标记，并且每个链路的标记完全一致，便于布线系统的日常维护和故障排除。

操作简单 测试结果易于判读

• 参数设定 CONFIGURATION

检测前使用者可经由此步骤手动校验，以提升测试结果精确度。进入线缆长度测试仪 LANsmart 的校验『Calibrate』菜单后，设定长度单位（米 meter / 英尺 feet），接着设定已知的线缆长度及选择测试的线缆种类为五类线、超五类线和六类线。

• 长度测试 Length Test

线缆长度测试仪 LANsmart 运用 TDR 光时域反射技术检测出网线长度，屏幕上会显示每对针脚的长度数据，线缆正常无误时每对针脚会有几乎一致的长度数据，只要误差值是在仪表产品参数内，则属正常现象。当有断路（open）/ 短路（short）故障时，线缆长度测试仪 LANsmart 可直接定位并显示故障点，由屏幕数据得到误点数据。

• 网线通断测试 CABLE TEST

网线测试 CABLE TEST 能检测出断路 open、短路 short、错绞 mis-wire 和线对串接 split 等情况，并以针脚对针脚 Pin to Pin 模式显示测试结果，共有以下三种检测模式：接线图 WIREMAP、线对图 TWISTED MAPPING、短路位置 SHORT LOCATION：

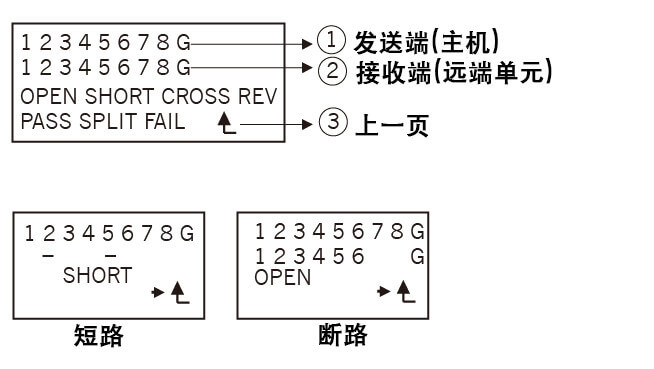

(1) 接线图 WIREMAP

接线图 CABLE TEST 的选单下，按下『ENTER』进入接线图 WIREMAP 检测每一针脚的对应情况，线缆长度测试仪 LANsmart 会将对应情况详细的显示于屏幕上，使用者能轻鬆判断出是哪一针脚出错。

(2) 线对图 TWISTED MAPPING

与接线图 WIREMAP 不同的是线对图 TWISTED MAPPING 以对线的方式检测每一组对线的对应情况，当使用者按下『ENTER』进入线对图 TWISTED MAPPING 检测时，需移除远端单元。屏幕上会显示接线图提供每一组对线的对应情况。

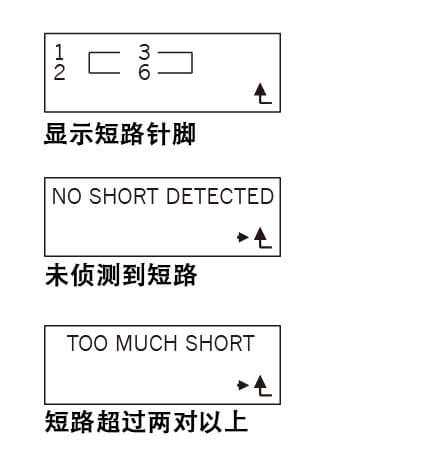

(3) 短路位置 SHORT LOCATION

当线缆有一对短路的情况时，能于接线图『WIREMAP』模式下得知短路的针脚，但如果同时有两对针脚发生短路，接线图『WIREMAP』仅能总览显示出哪些针脚出现短路情况，无法提供详细对应的资讯。于是短路位置『SHORT LOCATION』能明确的显示出一对以上的针脚，以便于查看短路对应情况。如超过两对以上短路，屏幕上会显示短路过多『TOO MUCH SHORT』。

• 寻线 CABLE TRACER

线缆长度测试仪 LANsmart 具有模拟音频发射 Tone Generator 功能，可与禾普模拟音频接收器搭配使用于寻线。将网线一端接上线缆长度测试仪 LANsmart 发出音频，使用音频寻线仪于牆面上进行查找，可通过音频寻线仪的发光指示灯显示和扬声器所听到的音频来定位线缆。当音频接收器侦测到线缆长度测试仪 LANsmart 发出的音频信号，音频寻线仪有三种显示（S&L、SP.、L.）模式可调整：

S&L (表示扬声器和指示灯：

Speaker 和 LED)模式：侦测到信号时，音频寻线仪的 LED 灯会亮起并发出声响。

SP.模式 (表示扬声器：Speaker)：

侦测到信号时，音频寻线仪会发出声响。

L.模式 (表示指示灯 LED)：

侦测到信号时，音频寻线仪的 LED 指示灯亮起。

• 端口闪烁 Port Finder 功能

经由端口闪烁『Port Finder』功能可定位信息插座（Jack）到交换器（Switch）的对应情况。将线缆长度测试仪 LANsmart 接上任一信息插座，按下『ENTER』进入端口闪烁 Port Finder功能，线缆长度测试仪 LANsmart 会从信息插座发送信号至交换器上，与交换器所对应的灯号会有明显不同频率的闪烁。



如何购买

可至禾普购物网或各地经销商购买。

台湾品牌、两年保修。建议零售价RMB¥ 1510 更多信息



---
