一个产品是否合用除了本身功能和设计之外，也往往和用户的专业知识、习惯和熟练度有关。因此要选购哪一个型号应该要回归自身思考，选择最符合使用情境的产品。禾普建議用戶也必須了解网络综合布线的基本知识，使用起任何廠牌型號的测试仪器都會比较順手。

网络综合布线五大基本知识

当网络运行或测试结果不如预期时，具备网络布线材料、工具、施工技术和运行的基本概念，才有能力解决问题。清楚综合布线标准作业程序和不这么做会有什么影响，才能累积经验避免错误进而完成高效、高质量的布线系统。以下是网络综合布线五大基本知识：

掌握使用情境

• 若您一个是弱电工程施工业者，平时所需检测的线缆通断不仅仅只有网络，还包括电话线和同轴电缆，那您就应该选购可同时测试网络、电话和同轴电缆的仪表会比较实用。例如：线缆长度测试仪升级版 LANsmart Pro、电缆故障定位仪 SMARTFinder
• 若您有时只需要知道线的好坏，若坏了就直接丢弃，不需修复，那您就应该选购有快速辨识好坏的仪表。例如：线缆长度测试仪升级版 LANsmart Pro、网络测试仪(基本型)Multi-Network Cable Tester
• 若在布线验收时，客户会到场逐一验收每个信息插座，那您应该选购更高效、快速展示结果并易于说明的仪表。例如：线缆长度测试仪升级版 LANsmart Pro、网络测试仪(进阶型) LANtest Pro
• 若时常要查网线短路的位置，那您就应该选一款不仅仅显示短路，还能显示短路位置的仪表。例如：线缆长度测试仪 LANsmart、线缆长度测试仪升级版 LANsmart Pro
• 若在安装维护时，除了需要检测线缆通断之外也时常要查找线路位置，那就应该选购包括寻线功能的仪表。例如：线缆长度测试仪升级版 LANsmart Pro与数字接收器 SmarTone、寻线仪 SmarTone & SmartProbe
• 若布线完成后，需要进行线缆整理和线缆标示，那可考虑购买具理线或端口闪烁功能的仪表。例如：线缆长度测试仪升级版 LANsmart Pro、网络测试仪(进阶型) NETfinder

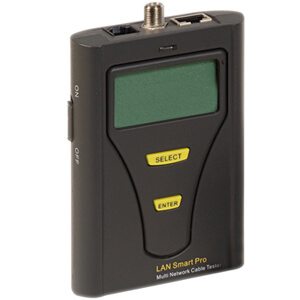

线缆长度测试仪升级版 LANSmart Pro 就是一款可完全符合以上情境使用的仪表，保留线缆长度测试仪 LANSmart 的实用功能，增加远端单元到四个、快速测试、数字音频发射和电话线故障测试功能，透过提升产品细致度，使综合布线测试更高效。

比较表

	线缆长度 测试仪	线缆长度 网络测试仪升级版
产品名称：	LANsmart	LANsmart Pro
传输界面类型：	RJ45	RJ-45 / RJ-11 / COAX
离线测试
线缆接线图显示
侦测并显示开路、短路、交叉、线对串接、错线、反接以及屏蔽地线测试
侦测并显示线缆断路、短路
分辨短路位置在线材哪一侧
快速测试
线缆长度测试(TDR 时域反射技术)
校准
模拟音频发射
数字音频发射
寻找端口功能
低电量显示
远端测试
电话线测试
可测量电话线故障情形

操作影片

功能介绍

• 校验 Configuration

线缆长度测试仪升级版 LANSmart Pro 有自我调整校对功能，可精确测量非标准线缆的长度，测试前校验设定标准值，进入校验『Configuration』后，先设定长度单位为公尺 Meter/ 英尺Feet，接着点选线缆长度 Length、选择校验 Calibration 再选择线缆种类为网线、电话线或同轴电缆，确认类型后，可手动校验正负数值，以提升测试结果精确度。

• 线缆测试 Cable Test

线缆测试 Cable Test 共有以下四种检测模式：接线图 Wireamp、线对图 Twisted Mapping、短路位置 Short Location、快速测试 Quick Test

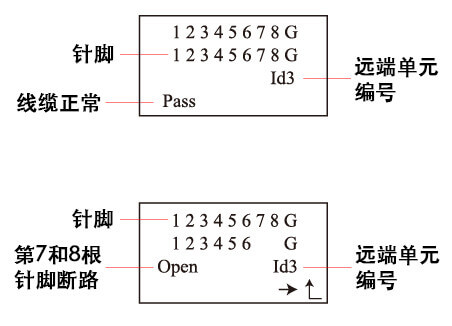

（1）接线图 Wiremap

线缆测试 Cable Test 的选单下，按下『ENTER』进入接线图 Wiremap 能检测出线缆断路（open）、短路（short）、错绞（mis-wire）、线对串接（split）、对绞（reversed）、交叉（cross）等情况，并以Pin to Pin（针脚对针脚）模式显示测试结果，线缆长度测试仪升级版 LANsmart Pro 会将对应情况详细及远端单元编号显示于屏幕上，用户能轻鬆判断出是哪一针脚故障。

（2）线对图 Twisted Mapping

与接线图 Wiremap 不同的是线对图 Twisted Mapping 以对线的方式检测每一组对线的对应情况，当使用者按下『ENTER』进入线对图 Twisted Mapping 检测时，屏幕上会提醒用户须移除远端单元，屏幕上会显示每一组对线的对应情况。

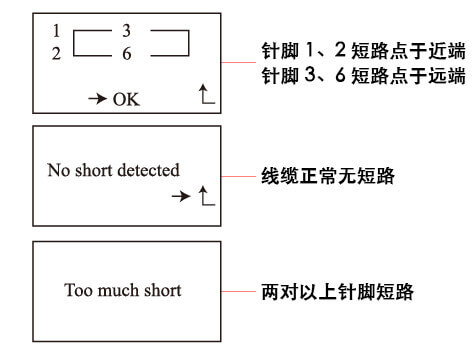

（3）短路位置 Short Location

当发现线缆有一对短路的情况时，能于接线图『Wiremap』模式下得知短路的针脚，但如果有两对针脚发生短路，接线图『Wiremap』仅只总览显示出哪些针脚出现短路情况，无法提供详细对应的资讯。于是短路位置『Short Location』能明确的显示出一对以上短路的针脚。除此之外，短路位置 Short Location能够显示出短路位置为近端或远端。如超过两对以上短路屏幕上会显示短路过多『Too much short』，如果线材良好无短路状况屏幕上会显示未侦测到短路『No short detected』。

（4）快速测试 Quick Test

线缆长度测试仪升级版 LANSmart Pro 可记忆标准线缆针脚，提供检测、施工人员快速作业提升效率。首先必须经由线缆记录『Record Cable』纪录一条标准线缆参数，记录成功后线缆长度测试仪升级版 LANSmart Pro 会发出哔声、屏幕上会显示线缆已记录『Cable Recorded』。接着进入线缆检测『Test cable』检测其他线缆是否符合标准，符合标准会有哔声、屏幕显示『Pass』，如与标准线缆不符合会有哔声、屏幕显示『Fail』。

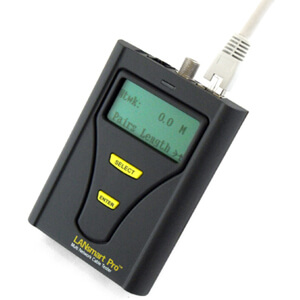

• 线缆长度 Length Test

线缆长度测试仪升级版 LANsmart Pro 使用TDR（时域反射）技术精确测试出线缆长度 首先于菜单下选择设定『Configuration』线缆，接着进入归零『Modify Zero』清除先前的设定以求精确数据 线缆『Cable』选择已知线材种类：网线 Ntwk、电话线 Tel、同轴电缆 Coax Length』设定线材类别（Cat5/5e、Cat6） 以上皆设定完后线缆长度测试仪升级版 LANsmart Pro 会开始进行测试，屏幕中会提醒用户必须移除远端单元，将受测线材接上线缆长度测试仪升级版 LANsmart Pro 后按下确定『Yes』便会显示出该线缆长度。另外，长度数据下方的线对长度『Pairs Length』能检测每对针脚长度。

• 寻线 Identification

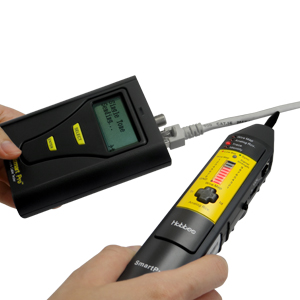

线缆长度测试仪升级版 LANsmart Pro 具有数字和模拟音频发射功能，可与禾普数字接收器搭配进行寻线。将线缆一端接上线缆长度测试仪升级版 LANsmart Pro 发出音频，使用接收器进行查找，透过音频接收器的LED指示灯和扬声器可快速定位线缆，数字信号抗干扰能力强。

（1）模拟音频 Analog Tone

于线缆定位Identification选单下，按下Select键选择模拟音频『Analog Tone』，并选择要传送信号的针脚。使用模拟信号查找线缆时需将数字接收器 SmartProbe 选择至音频接收『Analog Rev.』。当数字接收器 SmartProbe 侦测到线缆长度测试仪升级版 LANsmart Pro 所发出的模拟信号，数字接收器 SmartProbe 会发出提示音。

（2）数字音频 Digital Tone

于线缆定位Identification选单下，按下Select键选择数字音频发送『Digital Tone』，可选择两种发送音频信号：Single tone（单音调）或Dual tone（双音调）。开啓数字接收器 SmartProbe 选择『Tr』，代表追踪信号来源，Trace的状态灯号会亮起。数字接收器 SmartProbe 侦测到线缆长度测试仪升级版 LANsmart Pro发出的信号，数字接收器 SmartProbe以不同等级LED灯号显示信号强弱并发出提示音来判断信号来源。当确定信号来源后，将数字接收器 SmartProbe切换至『Id』，线缆定位 Identify的状态灯号会亮起，面板上代表信号强弱LED灯号和提示音，提示音能视工作环境状况调整音量。

（3）端口闪烁 Port Finder

经由端口闪烁『Port Finder』功能可对应信息插座（Jack）和交换器（Switch）端口，易于线缆编号和标示。交换器（Switch）上有许多线缆，并无法一一得知配线的分佈对应，线缆定位 Identification选单下，按下Select键选择端口闪烁『Port Finder』，线缆长度测试仪升级版 LANsmart Pro 会从信息插座发送信号至交换器上，交换器端口所对应的灯号会有明显不同频率的闪烁。

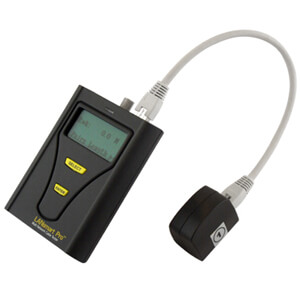

• 四个远端单元 ID1、ID2、ID3和ID4

施工人员在进行接线图检测时，若仅只有一、两条线缆时判别并不是太困难，但若线缆很多时该如何一条一条找起呢？线缆长度测试仪升级版 LANsmart Pro 有四个远端单元，一次能测试四段链路，可提高测试速度。线缆长度测试仪升级版 LANSmart Pro在功能设计上以高效为诉求，快速测试和短路位置功能推出，广受好评。

如何购买

可至禾普购物网或各地经销商购买。

台湾品牌、两年保修。建议零售价RMB¥ 2540 更多信息
