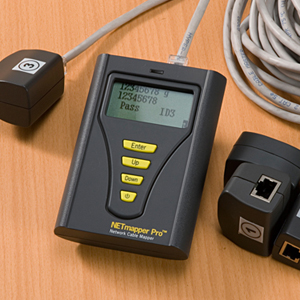

网络布线与组网时，布线工程人员、测试人员或是网络管理员所面对的施工现场不仅仅离线网线链路检测，也包括在线网络设备连接检测，遗漏任何一方，均会对网络运行的稳定性埋下隐忧。常见的测试仪器会区分为离线双绞线链路检测、在线网络设备连接检测两款机型，布线工程人员往往要购买两台才能完全满足使用上的需求。现在禾普推出一款多功能网络测试仪 NETmapper Pro，将离线链路检测和在线网络设备连接检测所有常用功能整合在一台测试仪中，工程人员外出仅需携带一台，就可满足大部分的检测需求。功能虽然更强，但价格却还比单买其他品牌的离线或在线功能机种更低。

多功能网络测试仪 NETmapper Pro 配有两个RJ45端口，分别为离线或在线测试时使用，离线状态下的功能有：

当线缆接上多功能网络测试仪 NETmapper Pro 的离线测试接口off-line开机后，将会自动检测链路长度，并提供每一对针脚的长度。


链路长度校验 Configure Length

多功能网络测试仪 NETmapper Pro 有自我调整校对功能，可精确测量非一般标准线缆的长度，进入链路长度校验『Configure Length』选单后，需先设定长度单位，接着设定已知的线缆长度及选择测试的线缆种类。用户可经由此步骤手动校验，提升测试结果精确度。

双绞线连通性测试 Wiremap

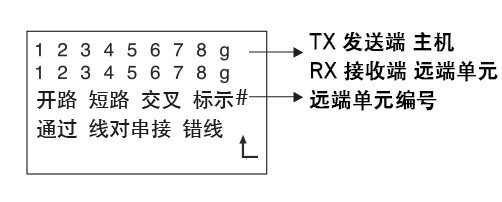

离线检测的选单下，进入双绞线连通性测试 Wiremap能检测出链路连接正确、链路存在断开（open）、链路存在短路（short）、错绞（mis-wire）、串绕（split）、线路跨接（cross）等情况，测试结果会以Pin to Pin（针脚对针脚）的模式显示于屏幕上，多功能网络测试仪 NETmapper Pro会将对应情况及远端单元编号显示于屏幕上，用户能轻鬆判断出是哪一针脚出错。


双绞线线对连通性测试 Twisted Mapping

双绞线线对连通性测试以对线的方式检测每一组对线的对应情况，当用户按下『ENTER』进入双绞线线对连通性测试检测时，屏幕上会提醒用户移除远端单元，接着会显示每一对线的接线图对应情况。

音频发射 Tone generator

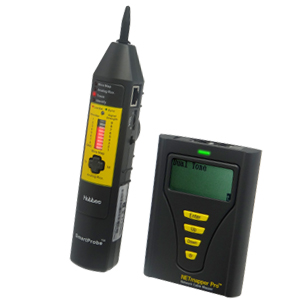

进入音频发射功能 Tone generator选单后，屏幕上会显示模拟音频和数位音频供选择。将线缆一端接上多功能网络测试仪 NETmapper Pro发送音频，音频寻线探头于牆面上进行查找，靠近牆中的受测线缆时可通过发光指示灯显示和扬声器所听到的音频来定位线缆具体位置。多功能网络测试仪 NETmapper Pro可与数字音频寻线探头SMARTprobe做搭配。

在线测试的功能有：
若将链路接上在线测试接口，多功能网络测试仪 NETmapper Pro会自动扫瞄运行中的网络信息，屏幕上会显示出网速、双工和自动沟通等信息。


DHCP 服务器

DHCP服务器可自动将IP地址指派给登入局域网的客户端。客户端无须手动设定IP地址，DHCP服务器可自动分配IP地址、子网掩码、默认网关及DNS服务器，大大减轻网络管理员的工作负担，提高了网络效率。

禾普建议用户勾选DHCP服务器选项，网络设备便能接收DHCP服务器自动指派的IP地址。方便用户不需于用户定义『User Defined』中再次设定。

Ping 命令测试

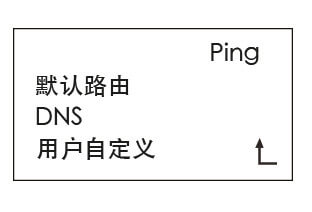

在Ping 命令测试的选项中有：默认路由(Default Router)、DNS 服务器(DNS Server)、用户定义(User Defined)

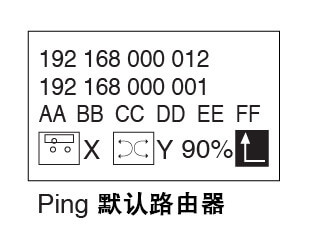

（1）默认路由(Default Router)
多功能网络测试仪 NETmapper Pro读取到路由器的信息时，屏幕上会显示出：

第一列表示使用多功能网络测试仪 NETmapper Pro的Ping 命令测试取得的网络主机IP地址，第二列表示为路由器的IP地址，第三行表示路由器的物理地址，最下列表示发送的数据包（X）及接收（Y）的数量和收发百分比。

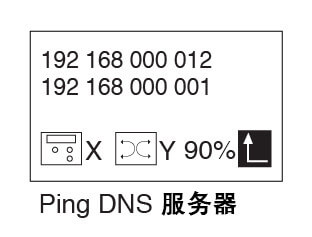

（2）DNS 服务器
当多功能网络测试仪 NETmapper Pro读取到DNS服务器的信息时，屏幕上会显示出：

第一列表示使用多功能网络测试仪 NETmapper Pro的Ping 命令测试取得的网络主机IP地址，第二列表示为路由器的IP地址，最下列表示发送的数据包（X）及接收（Y）的数量和收发百分比。

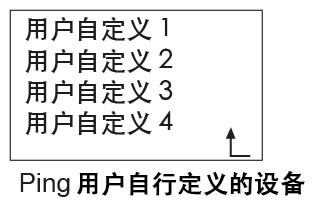

（3）用户定义 User Defined

在DHCP服务没有开啓的状况下，用户必须手动设定IP地址，才能经由多功能网络测试仪 NETmapper Pro读取该设备的相关信息（路由器IP地址、DNS服务器IP地址、数据包发送及接收的数量和收发百分比）。此选单下用户能自行定义四组手动设定IP地址。


端口查找 Port Finder

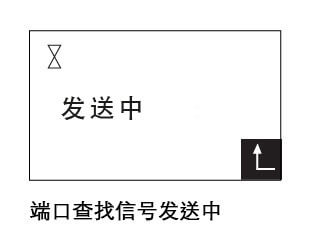

交换机（Switch）上有许多线缆，并无法一一得知配线的分佈对应，在线检测的选单下，按下选择端口查找『Port Finder』，多功能网络测试仪 NETmapper Pro会从信息插座发送信号至交换机上，与交换机所对应的灯号会有明显不同频率的闪烁。用户经由端口查找『Port Finder』功能可定位信息插座（Jack）至交换机（Switch）的对应情况。

以太网供电 PoE

以太网供电PoE供电原理是利用网线四对针脚中的两对进行供电，以太网供电PoE的在线对为1–2 & 3–6（EndSpan），或是4–5 & 7–8（MidSpan）。

多功能网络测试仪 NETmapper Pro能进行以太网络供电PoE检测，侦测网络是否有以太网供电（PoE）以及其供电设备（PSE）类型，可检测线对1–2 & 3–6（EndSpan）或4–5 & 7–8（MidSpan）外还可显示太网供电PoE电压。


局域网扫描 Scan LAN

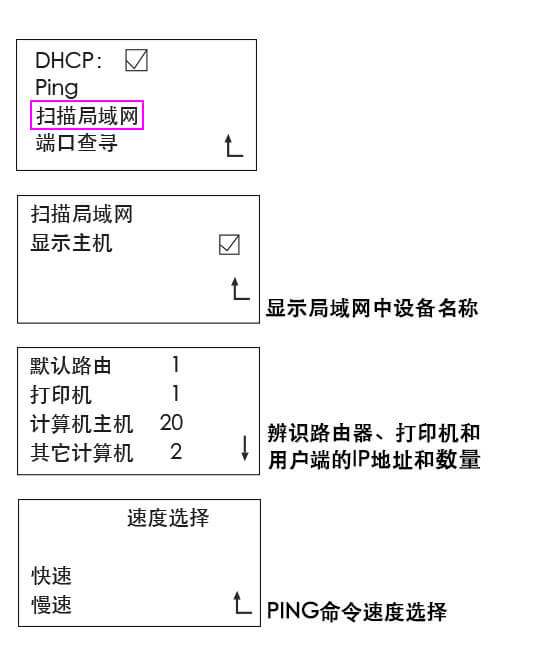

局域网扫描Scan LAN可採集局域网络上所有活动设备的名称、IP地址及MAC地址，并辨识出路由器、打印机及计算机的IP地址与总数量。选单中建议用户可将显示设备名称『Show Host name』选项打勾，屏幕上将会显示设备名称便于查找，如未打勾此选项仅会显示出IP地址。

当局域网扫描Scan LAN扫描出局域网络中的设备时，可使用多功能网络测试仪 NETmapper Pro验证该设备是否有正确连接上或能否发送及接收，在速度选择『Speed Select』选单中有快『Fast』、慢『Slow』选项，多功能网络测试仪 NETmapper Pro可用两种速度验证，屏幕中将会显示收发的速率是否一致。


多功能网络测试仪『NETmapper Pro』具备完整链路安装、故障排除与维修检测所有实用功能，最适合网络综合布线系统安装检测使用。
