PoE的应用与介绍

2016-06-21

什麽是乙太网路供电PoE（Power Over Ethernet）?

乙太网路供电(PoE)技术是一种透过标准乙太网路线供电及传送资料的技术，包括网路电话、保全系统摄影机以及无线区域网路节点都能採用PoE技术供电。

为什麽会有PoE的诞生？

乙太网路(Ethernet)早期是因应军事用途而来，网路线本身只能传输资料，电源需要外接。后来新技术让电源和资料可以同时在一条线路上传输，这种传送电的技术，就是PoE。最早的供电标准是IEEE 802.3af在2003年6月诞生。

供电标准规格比较：

类别	802.3af（PoE）	802.3at（PoE+）
分级（Classification）	0～3	0～4
最大电流	350mA	600mA
供电端PSE(Power Sourcing Equipment)输出电压	44～57V DC	50～57V DC
供电端PSE(Power Sourcing Equipment)输出功率	≦ 15.4W	≦ 30W
受电端PD(Powered Device)输入电压	36～57V DC	42.5～57V DC
受电端PD(Powered Device)最大功率	12.95W	25.5W
线缆要求	无特殊定义	CAT-5e 或以上
供电线缆对	2	2

PoE优点：

1. 无需额外电源插座就能直接使用，规划安装时可更方便选择合适的架设地点，不受限于电源位置的限制

2. 因为不需要电源配接器(Adaptor)，所以相对就不须考虑不同国家的电压标准了

3. 供电时更稳定可靠，较不易出现突波电流(power surge)、盗电、电力中断或完全中止等情况

4. 相容于各地均普遍採用的RJ-45插座，无论是电力供给或资料传送，均採用乙太网路架构

5. 採用PoE技术的电子设备不但易于管理，且具备了远程通电/断电能力

6. PoE 的应用广泛，具备PSE 44~57伏特电力、PD 42.5~57伏特电力，适用更多的网路设备，如无线基地台、网路摄影机、网路电话、Web照相机、远端感应的行动探测器、网路开关装置或路由器等产品

7. 减少额外佈电施工成本

8. 採用高压电政策，供电距离最长可达100公尺

9. 在同一网路中，须电源的既有装置和无需电源的新装置可和平共存

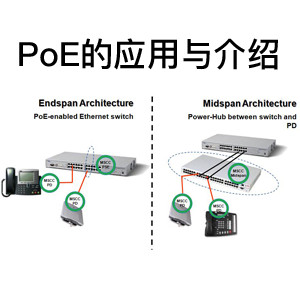

PoE供电方法：

1. 中间跨接法(Mid-Span)

在100GB以下乙太网路中，因网路终端设备还不具备PoE技术，因此使用网路线中没有被使用的空閒蕊线4、5和7、8对来传输直流电，应用于交换机与网路终端设备之间，可以通过网路线供电给网路终端设备。

2. 末端跨接法(End-Span)

在Gigabit的乙太网路中，蕊线4、5和7、8对也被应用于传输资料，并没有空閒蕊线，因此无法继续使用Mid-Span方式，所以发展出End-Span，透过Transformer技术，使用蕊线1、2和3、6对，可在传输数据所用的芯线上同时传输直流电，此技术使用不同频率作为数据与电压传送之间的隔离，因此并不会互相干扰。若您的网路设备本身并无PoE功能，则您可选择Mid-Span方式来规划。但目前网速和大多数新设备皆已经支持End-Span，且End-Span也已成为当前PoE主流，而必须注意的是若您的供电端PSE是使用蕊线1、2和3、6对时，您也必须选择受电端PD是使用蕊线1、2和3、6对接收，以免造成无法配对的情形。
