以太网络供电（PoE）技术是一种透过标准以太网路线供电及传送数据的技术，早期是因应军事用途而来，网路线本身只能传输数据，电源需要外接。后来新技术让电源和数据可以同时在一条线路上传输，这种传送电的技术，就是PoE。供电标准是IEEE 802.3af和IEEE 802.3at，各种PoE装置都具备兼容性，当您采购PoE装置时，最需要注意的就是PoE电压、PoE类型：标准中间跨接法（Midspan）/末端跨接法（Endspan）、PoE标准：IEEE 802.3af/ IEEE 802.3at或使用非标准等这些关键信息，使供电端和受电端装置能够匹配，避免因不兼容而造成损毁。本文将让您快速了解以太网络供电（PoE）技术的概念、PoEChecker以太网供电测试仪为何成为网络工程人员、闭路电视（CCTV）工程人员与通信装置工程人员的必备工具。

具有「供电端」以及「受电端」两个种类的装置

以太网络透过了Hub或Switch装置，建构了点对点型的网络。提供电力的PoE依然也是维持点对点的连接型态。不同之处在于PoE技术的电力传送乃是单方向。因此存在有「供电端」以及「受电端」两个种类的装置存在。「供电装置」称为PSE（Power Sourcing Equipment），「受电装置」称为PD（Powered Device）。一个供电装置PSE可以供电给一个或多个受电装置PD。典型的供电装置PSE有以太网络路由器（Router）、交换式集线器（Switch Hub）和集线器（Hub）等，常见电压为48伏供电。PD装置则有网络电话（VoIP Phone）、无线区域网路存取点（WLAN Access Point）、保全系统（Security System），销售点终端装置（POS Terminal）和网络照相机（Network Camera）等。

合路器Injector（PSE）与分路器Splitter（PD）常常被使用于以太网络供电（PoE）系统内。合路器Injector（PSE）就是将数据与电源合并的装置，当网络供电不需要很多时，许多使用者会考虑购买合路器Injector（PSE）节省成本。分路器Splitter（PD）是将数据和电源分离的装置，可以选择完全不支持PoE的受电端装置，只要透过合路器Injector（PSE）与分路器Splitter（PD）就可以网络供电并传输数据。

供电类型：中间跨接法（Midspan）和末端跨接法（Endspan）

而供电类型又可以细分成中间跨接法（Midspan）使用网络蕊线45-78；末端跨接法（Endspan）使用网络蕊线12-36，可以在既有的网络中提供电力附加功能，具有电源供给的网络Hub或Switch，可以完全取代掉既有的Hub或Switch。

PoE电力供给迁移步骤：检测（Detection）、归类（Classification）、起动（Startup）、电力供给（Powering）

无论供电类型是中间跨接法（Midspan）或末端跨接法（Endspan），只要是合乎IEEE 802.13af或at的规范，都必须与既存的以太网络装置维持互换兼容性。所以也必须有一套专用的协定，用来判断连接在网络上的装置，是否需要扮演受电装置PD的角色。这个协定基本上是两个阶段的处理。

第一个阶段就是检测（Detection），即是用来区别是IEEE 802.af或at对应之受电装置还是其他Ethernet机器。可以这么来说，这个步骤是非常非常重要的一环。原因何在呢？毕竟，既有的Ethernet机器，并不符合PoE标准，因此不可接受48伏特电压的输入，稍一不慎，就有可能超出Ethernet机器可容许电压范围，造成损毁。

第二个阶段，就称做归类（Classification）。大致上是说，受电装置PD会将最大的电力要求传达至供电装置PSE（Power Sourcing Equipment）。将电力归类的目的之一，就是为了防止供电装置PSE陷入过度负荷的窘境。比如说，当发生过度负荷时，送往所有受电装置的电力会一齐终止掉。有了归类（Classification）的机制，就可以回避掉这样的状况。

紧跟在检测（Detection）以及归类（Classifica-tion）之后，首先会转移到起动（Startup）模式，尔后才会进入电力供给（Powering）模式。因此，PoE是有其规定的一套状态迁移步骤。

为了确保安全性的议题，当给电装置对某个连接埠（Port）开始供电之后，还会继续监视电流的情况。为了达成以上所说的电力控制，一般所见到的方案皆是采用了功率MOSFET元件。给电装置会开启MOSFET晶体，然后变动其闸极（Gate）电压来控制输出电流。当一路平安地经过起动模式之后，最后的阶段才是进入电力供给模式（Powering）。各个受电装置必须遵守标准规范的电力，不得逾越。

非标准以太网络供电（PoE）装置充斥，如何选购难度增高

目前市面有厂商为降低成本，推出了一些不符合PoE标准规范的装置，增加了选购的技术难度。这些不符合的装置有的是供电端PSE以12V/24伏供电，直接到达受电端PD；有的则是以48伏供电，直接到达受电端PD，再降压供电，藉由省略检测（Detection）、归类（Classifica-tion）和继续监测电流等的步骤，达到降低成本，但却提高装置损坏的风险。

PoE Checker以太网供电测试仪成为必备工具

既然有了共通的标准规范，在选购装置时建议应以符合IEEE 802.3af或at标准且有信誉的厂牌为首要考察，在严谨的规范下可降低装置损坏的风险。除此之外，对于PoE以太网供电也必须要有足够的认知并再搭配PoE Checker以太网供电测试仪，可避免在信息不足的情况下，造成错误，轻微者只是会让供电端PSE和受电端PD装置无法匹配，严重者则可能造成装置毁损。

PoE Checker以太网供电测试仪除了具有可快速辨识以太网供电是否存在于网络之外，也具有可模拟PoE装置功能以侦测来自供电装置的PoE电压、PoE类型、PoE标准等功能，可让工程人员全盘掌握PoE供电系统信息。PoE Checker以太网供电测试仪是每一位网络工程人员、闭路电视（CCTV）工程人员与通信装置工程人员的必备工具，可以大大降低装置损毁的风险且也让供电端PSE和受电端PD装置间完美匹配。

PoE Checker以太网供电测试仪具备特性：

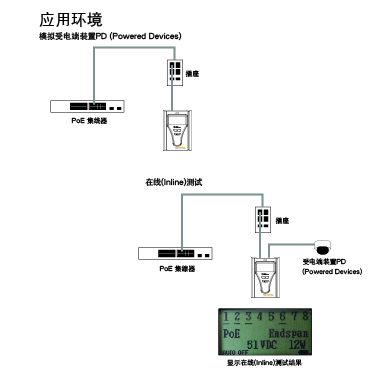

1.模拟PoE装置

• 扫描线缆引脚、侦测出PoE供电类型为中间跨接法（Midspan）或是末端跨接法（Endspan）

• 显示PoE的电压和使用蕊线

• 侦测PoE的标准为IEEE 802.3at、IEEE 802.3af或是使用非标准PoE

• 进行网络电话系统检测并且显示电话系统电压

2.在线（inline）测试

• 可串联于供电端装置PSE和受电端装置PD之间，并侦测PoE以太网供电输出功率瓦数值

3.省电功能

• 若测试仪闲置超过5分钟则将自动关机

• 当电池电压变低时，电池电量指示灯将开始闪烁
