PoE 的應用與介紹

2019-04-03

什麼是乙太網路供電PoE（Power Over Ethernet）?

乙太網路供電(PoE)技術是一種透過標準乙太網路線供電及傳送資料的技術，包括網路電話、保全系統攝影機以及無線區域網路節點都能採用PoE技術供電。

為什麼會有PoE的誕生？

乙太網路(Ethernet)早期是因應軍事用途而來，網路線本身只能傳輸資料，電源需要外接。後來新技術讓電源和資料可以同時在一條線路上傳輸，這種傳送電的技術，就是PoE。最早的供電標準是IEEE 802.3af在2003年6月誕生。

供電標準與UPoE規格比較：

類别	802.3af（PoE）	802.3at（PoE+）	UPoE	802.3bt Type 3 (4PPoE)	802.3bt Type 4
分級（Classification）	0～3	4	-	5~6	7~8
最大電流	350mA	600mA	-	600mA 每對	960mA 每對
供電端PSE(Power Sourcing Equipment) 輸出電壓	44～57V DC	50～57V DC	-	50～57V DC	52～57V DC
供電端PSE(Power Sourcing Equipment) 輸出功率	≦ 15.4W	≦ 30W	≦ 60W	≦ 60W	90W
受電端PD(Powered Device)輸入電壓	36～57V DC	42.5～57V DC	-	42.5～57V DC	41.1～57V DC
受電端PD(Powered Device)最大功率	12.95W	25.5W	51W	51W	71.3W
線纜要求	無特殊定義	CAT-5e 或以上	CAT-5e 或以上	CAT-5e 或以上	CAT-6A 或以上
供電線纜對	2	2	4	4	4

PoE優點：

1. 無需額外電源插座就能直接使用，規劃安裝時可更方便選擇合適的架設地點，不受限於電源位置的限制

2. 因為不需要電源配接器(Adaptor)，所以相對就不須考慮不同國家的電壓標準了

3. 供電時更穩定可靠，較不易出現突波電流(power surge)、盜電、電力中斷或完全中止等情況

4. 相容於各地均普遍採用的RJ-45插座，無論是電力供給或資料傳送，均採用乙太網路架構

5. 採用PoE技術的電子設備不但易於管理，且具備了遠程通電/斷電能力

6. PoE 的應用廣泛，具備PSE 44~57伏特電力、PD 42.5~57伏特電力，適用更多的網路設備，如無線基地臺、網路攝影機、網路電話、Web照相機、遠端感應的行動探測器、網路開關裝置或路由器等產品

7. 減少額外佈電施工成本

8. 採用高壓電政策，供電距離最長可達100公尺

9. 在同一網路中，須電源的既有裝置和無需電源的新裝置可和平共存

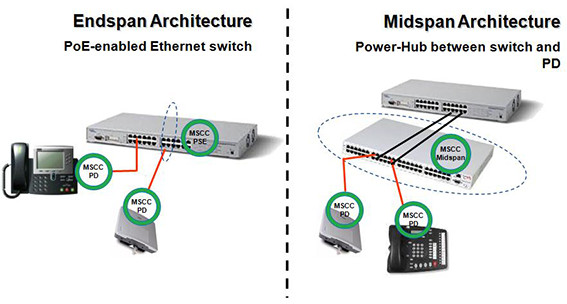

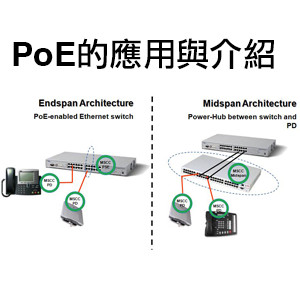

PoE供電方法：

1. 中間跨接法(Mid-Span)

在100GB以下乙太網路中，因網路終端設備還不具備PoE技術，因此使用網路線中沒有被使用的空閒芯線4、5和7、8對來傳輸直流電，應用於交換機與網路終端設備之間，可以通過網路線供電給網路終端設備。

2. 末端跨接法(End-Span)

在Gigabit的乙太網路中，芯線4、5和7、8對也被應用於傳輸資料，並沒有空閒芯線，因此無法繼續使用Mid-Span方式，所以發展出End-Span，透過Transformer技術，使用芯線1、2和3、6對，可在傳輸數據所用的芯線上同時傳輸直流電，此技術使用不同頻率作為數據與電壓傳送之間的隔離，因此並不會互相干擾。若您的網路設備本身並無PoE功能，則您可選擇Mid-Span方式來規劃。但目前網速和大多數新設備皆已經支持End-Span，且End-Span也已成為當前PoE主流，而必須注意的是若您的供電端PSE是使用芯線1、2和3、6對時，您也必須選擇受電端PD是使用芯線1、2和3、6對接收，以免造成無法配對的情形。
