光纖為何需要清潔? 告訴你光纖清潔的重要性!
2016-04-13
光纖本身材質相當脆弱，污垢、灰塵與其他污染物甚至損傷等都是光纖傳輸的大敵，不僅可能引起連接器傳輸失效，也可能造成整個傳輸系統癱瘓。即使是微小的髒污都可能引起光纖連結傳輸上各式各樣不同的問題。
光纖的材質：
1. 玻璃光纖：玻璃核心及玻璃纖衣
2. 膠套矽光纖：玻璃核心及塑膠纖衣
3. 塑膠光纖：塑膠核心及塑膠纖衣
光纖的種類：
1. 單模光纖
(1) 核心(Core)為9微米，纖衣(Cladding)為125微米
(2) 光衰減較小，適合長距離傳輸
(3) 常被電信業者或有線電視公司等作為使用
2. 多模光纖
(1) 分為兩種：核心(Core)為62.5微米和50微米，纖衣(Cladding)為125微米
(2) 光衰減較大，適合短距離傳輸
(3) 容易使用
(4) 常用於乙太網路傳輸

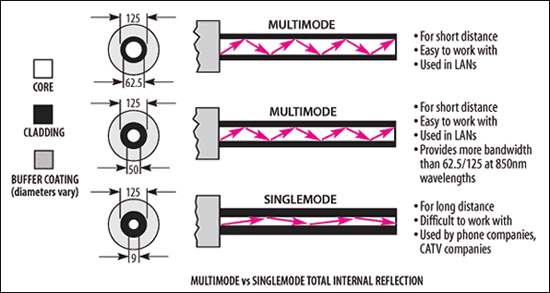

您可參考以下圖表
光纖傳導原理：
光纖就是能傳輸光線的纖維，管徑的大小約為萬分之一公尺，只比人類的頭髮稍粗，應用全反射原理來傳導光線。
所謂全反射就是，當移動於密度較高的介質的光線，以大角度入射於核心-纖衣時，假若這入射角(光線與邊界面的法線之間的夾角)的角度大於臨界角的角度，則這光線會被完全地反射回去。光纖就是應用這種效應來局限傳導光線於核心。
因為太微細了，所以都會封裝於塑料護套中，讓光纖能夠彎曲而不致於斷裂，但若您將線材微彎曲時，光的訊號傳輸在測試儀上即產生衰減，由此可見其敏感度。
圖為：雷射的反彈於一根壓克力棍內部，顯示出光線的全反射
為何光纖需要清潔：
根據網路設備大廠思科(Cisco)的調查報告指出，清潔光纖連接器，是光纖安裝或異常問題調查時，最基本也是最重要的步驟。
光纖本身材質相當脆弱，污垢、灰塵與其他污染物甚至損傷等都是光纖傳輸的大敵，不僅可能引起連接器傳輸失效，也可能造成整個傳輸系統癱瘓。即使是微小的髒污都可能引起光纖連結傳輸上各式各樣不同的問題。
以下列舉幾種可能發生的情況：
1. 塵埃粒子可能會完全或部分阻擋核心的傳輸，導致系統不穩。當使用高功率設備而塵埃又完全阻擋核心時，有可能會造成設備燒毀，後果相當嚴重。
2. 塵埃粒子或是因卡在兩個光纖端面之前造成端面刮傷。
3. 若是落在纖衣(cladding)或端面的邊緣，可能會產生空氣間隙，導致光纖蕊無法對準，造成信號衰減。
1微米塵埃落在單膜光纖上，約阻擋1%光訊號(0.05dB衰減)，連肉眼都無法看出的9微米塵埃落在光纖上，已經足以阻擋整個光纖傳輸。人的頭髮約為直徑50到75微米，所以9微米僅是頭髮直徑的1/8。雖然肉眼無法辨識，但卻存在於空氣中，並且可能隨時掉落在光纖連接器上。
若沒有適合的工具，清除上相當不易。
除了塵埃，其他常見的污染物還有：
1. 手上的油脂
2. 空氣中的細小微粒
3. 粉塵
以下是實際實驗測試結果：
在單模光纖1310nm波長下，受到人體油脂汙染的光纖端面產生了0.05dBm的落差，立即阻擋近約1%光訊號功率。在單膜光纖上等同於有1微米塵埃。

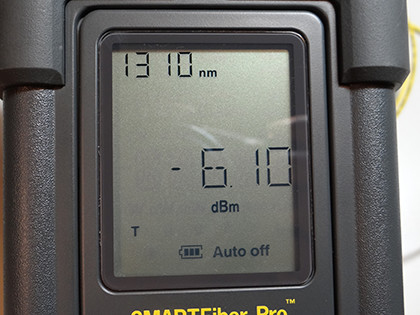

汙染前:

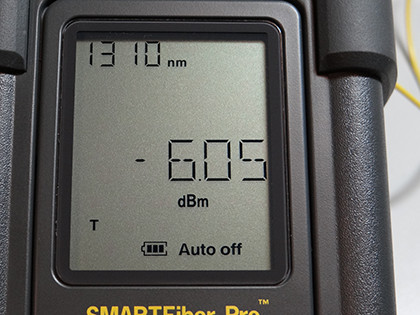

汙染後：
