市面上許多同軸電纜和網路測試儀器看起來都很類似，產品功能和機種也推陳出新，種類愈來愈多。面對這麼多的選擇和複雜的產品功能，要找出一台最適合自己工作使用的同軸電纜和網路測試儀器，困難度也隨之增加。然而，選擇合適的同軸電纜和網路測試儀器對於生產力和工作效率的提升，均有正向的影響，因此在購買前一定要好好的去研究最符合自己需求的同軸電纜和網路測試儀器要具備哪些條件。

選擇正確的同軸電纜和網路測試儀器前，最重要的就是了解基本的網路架構和不同類型的同軸電纜和網路測試儀器主要功能為何。

了解網路基礎架構中有兩個不同的類別
類別1：無源網路 (Passive cabling)指的是線材永久安裝。例如：CCTV、門禁控制、影音佈線A/V、防盜系統和廣播系統。使用綜合佈線系統 (Generic Cabling)或是結構化佈線系統 (Structured Cabling)來建構系統和網路應用服務。無源網路 (Passive cabling)也包含集線面板 (patch panels)、終端輸出、線材連接到網路設備和跳線。

類別2：根據應用，設備在網路中可能是屬於通用型或是專屬型。不過，目前大多數的資訊系統在網路中都是使用無源網路 (Passive cabling)並透過乙太網路 IP作為資料傳輸的基礎，網路測試儀器可通用於所有的網路服務。這樣的設計有助於降低成本，網路工程人員不需要購買許多不同的網路測試儀器來進行不同服務的測試。

瞭解網路基礎知識後，再來就是要確定網路設備會使用到乙太網路/IP網路結構的哪些層。

了解乙太網路/IP網路結構層
所有乙太網路/IP架構目前依據不同的資料傳輸過程由OSI (Open System Interconnection Reference Model)模型分為7層。大多數網路安裝人員和IT工程師需要解決的問題都發生在第一層到第三層之間。

1. 第一層：實體層 (Physical Layer)
負責管理電腦通訊裝置和網路設備間的連接。
• 水平和骨幹佈線，同軸電纜和光纖線材
• Wi-Fi和其他無線訊號(被認定屬於實體)
• 集線器 (Hub)和訊號增益器 (repeaters)
• 同軸電纜和光纖線位於網路設備上的連接埠，例如：電腦、路由器 (Routers)、交換器 (Swiches)、網路攝影機 (IP Cameras)和無線分享器等
• 將電子訊號和光纖訊號互相轉換的光電轉換器 (Media converters)

2. 第二層：資料鏈結層 (Data Link Layer)
負責網路尋址、錯誤偵測和改錯。提供兩個網路設備節點之間的數據傳輸。
• 檢測並修正實體層 (Physical Layer)問題，例如：支援自動切換跳線或平行線
• 控制網路設備上的實體尋址，確保MAC (Media Access Control ) 位址是世界上獨一無二
• 對資料frame進行編碼和解碼，將來源和目標位址的MAC位址增加到每一個frame
• 執行錯誤檢查並且丟棄在實體層 (Physical Layer)產生的錯誤資料frame
• 與10/100/1000 Mb/s設備之間進行自動協商並同步設備

3. 第三層：網路層 (Network Layer)
最後一層提供資料在不同網路和節點之間傳輸。
• 封裝第二層資料鏈結層 (Data Link Layer)成為資料封包
• 將來源和目標IP位址資加到每個資料封包
• 為網路上每個節點分配唯一的IP位址

選擇適合的同軸電纜和網路測試儀器
對不同的網路結構層進行測試都代表著不同的目的，因此要選擇正確的同軸電纜和網路測試儀器前，必須要確定兩點，要測試的內容為何?需要取得的結果和數據為何?

1. 驗證型測試儀 - 實體層 (Physical Layer)：

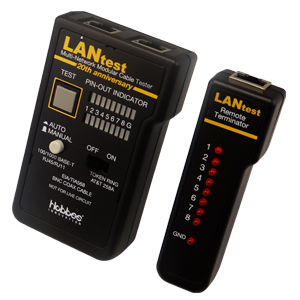

根據調查80%以上的網路問題都發生在實體層 (Physical Layer)上線材的故障，包括open、short、reversed、cross、split、miswire 等線材錯誤情況，驗證型測試儀 (LANtest 基本型網路測試器)可以使用很簡單的方式檢測出來，是每一個網路工程佈線人員必備的測試儀。許多驗證型測試儀也整合其他實用功能，可幫助網路工程人員進行故障排除，例如：測量電纜長度 (LANsmart 專業型網路測試儀)、故障距離 (同軸電纜故障定位儀)、聲音和LED尋線 (SMARTone & SMARTprobe kit 數位音頻發射儀與尋線儀組)、理線 (NETfinder Pro 進階型網路測試儀)和PoE測試 (LANtest PoE 基本型網路測試器)。一機整合多項實用功能，可增加網路測試時的彈性和便利，不需額外購買多台單一功能測試儀。

2. 認證型測試儀 - 實體層 (Physical Layer)：

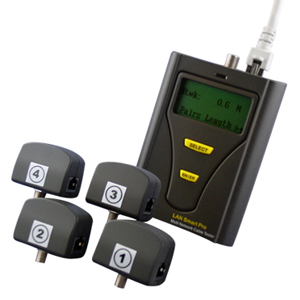

此款測試儀 (LANSmart Pro 專業型網路測試儀、TEST-i Pro 整合式傳輸線測試儀)也是在於辨識實體層 (Physical Layer)上線材的故障，網路工程人員可直接將一條符合標準的線材當作基準，存入認證型測試儀中，之後測試的線材與該條當基準的線材做比對後，顯示線材為Pass或Fail的結果，可執行線材快速測試，節省大量的時間。

3. 傳輸型測試儀 - 實體層 (Physical Layer)和資料鏈結層 (Data Link Layer)：

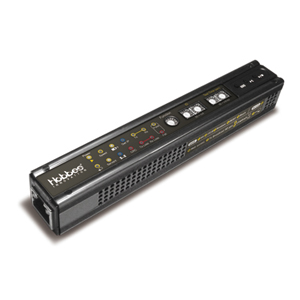

此款測試儀 (GIGATEST 網路傳輸測試儀)可發送短封包、長封包或隨機長度封包做測試並測量資料封包成功發送和丟失率，藉以分析網路傳輸品質。

4. 多功能網路線與網路連線測試儀 - 實體層 (Physical Layer)和網路層 (Network Layer)：

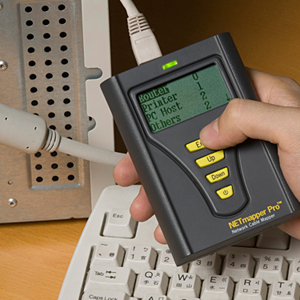

此款測試儀 (NETmapper Pro 多功能網路線與網路連線測試儀)，屬於網管型測試儀，可監控區域網路使用情形，最適合公司企業網管人員使用。除具有辨識實體層 (Physical Layer)上線材的故障的功能外，並具有多項在線測試功能，例如：
• 執行Ping，確認預設的路由器，DNS伺服器和用戶自定義的設備是否運作中
• 掃描/列出網路中所有PC，並顯示出IP位址、電腦名稱以及MAC位址
• 可檢測HTTP/Telnet/DHCP/FTP/SNMP服務開通狀況

若您仍然不確定應該要選擇哪種類型的測試器，您可訪問禾普購物網瞭解更多同軸電纜和網路測試儀器的功能或聯絡禾普技術支援團隊洽詢。
