光纖連接器種類眾多，在前期報導中我們以淺顯易懂的方式，教您如何選擇正確的光纖線？並簡單帶出常用的四種光纖連接器：應用產業最廣的SC、亞洲地區常用的FC、連接方式類似標準同軸電纜的ST和採用迷你化設計的LC。除了以上四種之外，本文再追加另外四種光纖連接器，包括歐洲地區常用的E2000/E2000PS、日本常用的MU、帶有兩隻針腳的MTRJ和最適用於高密度數據中心環境的MPO，以條列整理方式，並附上英文全稱，讓您對於每種連接器的規格、連接方式、常用搭配、應用和普及程度有初步的概念並且更容易記憶。需特別注意的是，本文所列的插入損耗和插拔次數的值，僅供參考。主因在於此數值會依據每家光纖線材廠的線材品質而有所差異，連接器是否有刮痕或髒污也可能會影響，建議除選購高品質光纖線材之外，也搭配使用光纖測試儀器和光纖連接器清潔工具可確保光纖傳輸效能達到預期的距離和訊號品質。目前網路光纖業界發展出多款光纖測試儀器和工具來進行檢測。例如：SMARTFiber Pro 六波長光功率計與OPTISource 多模單模四波長手持式穩定光源、Fiber Checker Pro II 光纖紅光筆和適用於不同連接器類型的光纖連接器清潔工具等，都已經廣泛被使用於光纖訊號量測驗證。

SC (Square Connector)連接器

SC型PC / APC光纖連接器為單模類型；SC型PC光纖連接器為多模類型。
光纖連接器標準：IEC61754-4、NTT-SC和CECC86265

插芯直徑：1.25mm 金屬/陶瓷
插入損耗：MM 0.2/SM 0.2dB
插拔次數：約為1000-2000次
鎖定方式：推/拉
版本：用於多/單模 PC和APC
應用：CATV、LAN、WAN、測量、醫療、工業
插芯數：單芯
全球地區常用

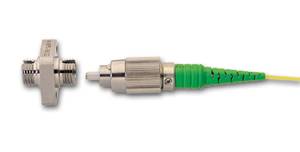

FC (Ferrule Connector)連接器

目前市面上的FC連接器都已設計有防呆保護裝置，但若還是使用以前舊款的連接器，則還沒有設計這個保護裝置，因此容易造成光纖端面刮傷。

光纖連接器標準：CECC86115、IEC61754-13、NTT-FC

插芯直徑：2.5mm 金屬/陶瓷
插入損耗：MM 0.15/SM 0.2dB
插拔次數：1000次
鎖定方式：旋轉
版本：用於多/單模 PC和APC
應用：LAN / WAN
插芯數：單芯
歐洲地區罕見，亞洲地區常用

ST (Straight Tip / Bayonet Fiber Optic Connector)連接器

光纖連接器標準：CECC86120和IEC61754-2用於單模和多模 (PC)。
ST連接器，也稱為BFOC，連接方式類似標準同軸電纜的SC連接器。

插芯直徑：2.5mm金屬/陶瓷
插入損耗：MM 0.2/SM 0.15dB
插拔次數：1000-2000次
鎖定方式：防呆保護裝置和旋轉
版本：多/ POF/單模 通常UPC
應用：LAN / WAN
插芯數：單芯
於全球快速普及中

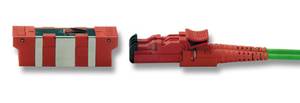

E2000, E2000PS型連接器

光纖連接器具有自動防塵保護蓋，在光纖拔出時可自動關閉，故障的連接器可通過顏色和標示來移除。
光纖連接器標準：IEC61754-15和CECC86275
插芯直徑：2.5mm陶瓷/金屬
插入損耗：MM 0.15/ SM 0.2dB
插拔次數：1000次
鎖定方式：推/拉
版本：多/單模 PC和APC
應用：LAN，WAN
插芯數：單芯
德國地區常用

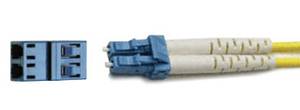

LC (Lucent Connector / Local Connector)連接器

使用”Small Form Factor” (SFF)小封裝技術，是新一代的連接器。採用迷你化設計，可提高光纖配線架中光纖連接器的密度。
光纖連接器標準：IEC61754-20，TIA604-10-A
插芯直徑：1.25mm陶瓷/金屬
插入損耗：MM 0.2/SM 0.12dB
插拔次數：約為500-1000次
鎖定方式：推/拉
版本：多/單模 PC和APC
應用：LAN，WAN
插芯數：單芯
全球地區常用

MU (Miniature unitCoupling)連接器

使用”Small Form Factor” (SFF)小封裝技術，是新一代的連接器。以SC型連接器為基礎，由NTT研發出的最小單芯光纖連接器，可提高光纖配線架中光纖連接器的高密度安裝。
插芯直徑：1.25mm 陶瓷
光纖連接器標準：IEC61754-6
插入損耗：MM 0.15/SM 0.2dB
插拔次數：約為500-1000次
鎖定方式：推/拉
版本：多/單模 PC和APC
應用：LAN
插芯數：單芯
常用於日本，其他國家少用

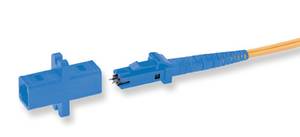

MTRJ (Multi Transmit-Receive Joint)連接器

MT-RJ 名字的由來則是由 MT 形式的接頭和 RJ 形式的接頭所衍生發展出來。MT-RJ的特色在於可以連接兩條光纖，也就是說，兩條玻璃纖維被包含在一個 MT-RJ 光纖連接器裡。此外，MT-RJ 有分成公跳接線及母跳接線，兩者的差異就在於公的跳接線在每個連接器頭端都帶有兩支針腳。
光纖連接器標準： ANSI/ TIA / EIA-604-12、ISO/ IEC 11801和ANSI/ TIA / EIA – 568-B
插芯直徑：1.25mm塑料
插入損耗：MM 0.2/SM 0.4dB
插拔次數：500次
鎖定方式：“即插即拔”鎖定RJ
版本：多/單模
應用：LAN
插芯數：雙芯
歐洲地區常用

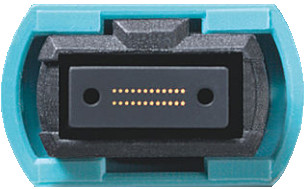

MPO (Multi Push On)連接器

MPO連接器的體積比SC連接器還小，精密的MT導引針和導引孔使光纖對準的精確度提高，適用於數據中心高密度環境、光纖到大樓的應用、分光器40G/100G/QSFP+等光收發設備內部的連接應用 。

光纖連接器標準：IEC-61754-7、YD/T 1272.5-2009、EIA/TIA-604-5 (FOCIS 5)
插入損耗：MM 0.2/SM 0.25dB
插拔次數：約為500次
鎖定方式：推/拉
版本：多/單模
應用：CATV、LAN、WAN
插芯數：多芯，有4芯、8芯、12芯、24芯，最常用12芯
於全球快速普及中
