什麼是光功率? 什麼是鏈結損失?

光纖網路的架設與檢測維修過程中，往往都少不了一項最基本的專業程序，那就是光功率測試與光纜配線系統的鏈結損失測試。光功率也就是指通過一段光纖後所得到的功率，而鏈結損失則是經過光纖配線系統後的光纖損失。光纖配線系統的光纖損失測試範圍包括了FTTH的電信室至宅內配線箱與FTTB的電信室至集線箱。光功率的單位通常會以毫瓦(mW)和分貝毫瓦(dBm)表示，兩者的換算為1mW=0dBm。當豪瓦小於1時，分貝毫瓦則為負值。光纖損失是光功率透過光纖傳送時，在光纖中經過散射與吸收後造成的功率減少，我們也可以稱光纖損失為光衰減，單位則是dB/km。

使用光功率計與穩定光源量測光纖損失

量測光纖損失的基本工具為光功率計與穩定光源。一台精準度高的光功率計與一台穩定性高的手持式穩定光源會是光功率測試與光纜配線系統鏈結損失測試的關鍵。決定一台光功率計的精準度與決定一台手持式穩定光源的穩定性通常是來自測試儀器所使用的光器件。當今市場上的光功率計價格與手持穩定光源價格高低落差非常大，光功率計從新台幣500到16,000不等，手持穩定光源則從新台幣1,500到75,000不等。會有如此大的價格落差除了品牌價值與品質外，售後服務包括光功率計的回廠校驗及證書報告提供與上述所提到的光器件品質都是主要因素。

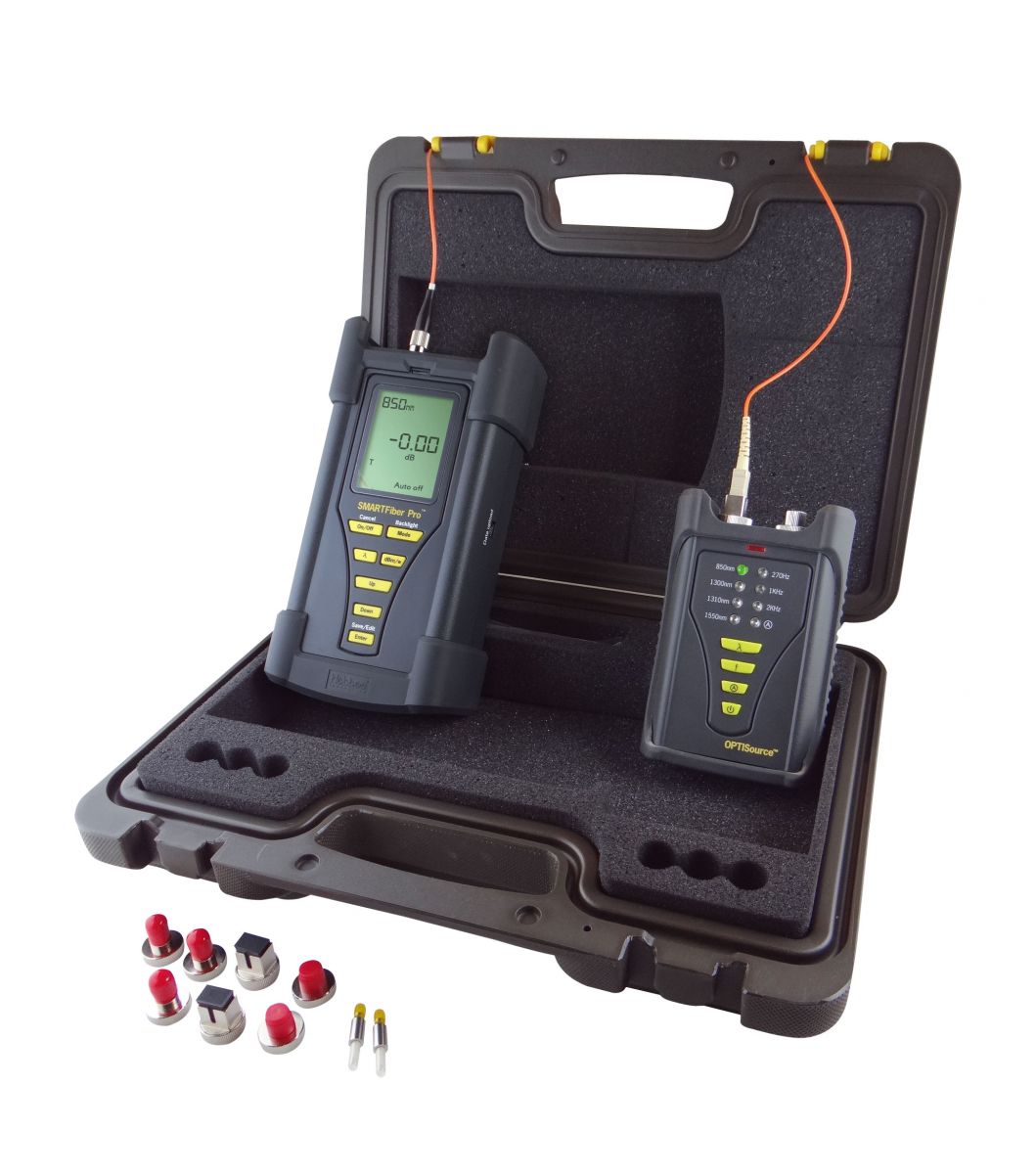

禾普光功率計與穩定光源測試組

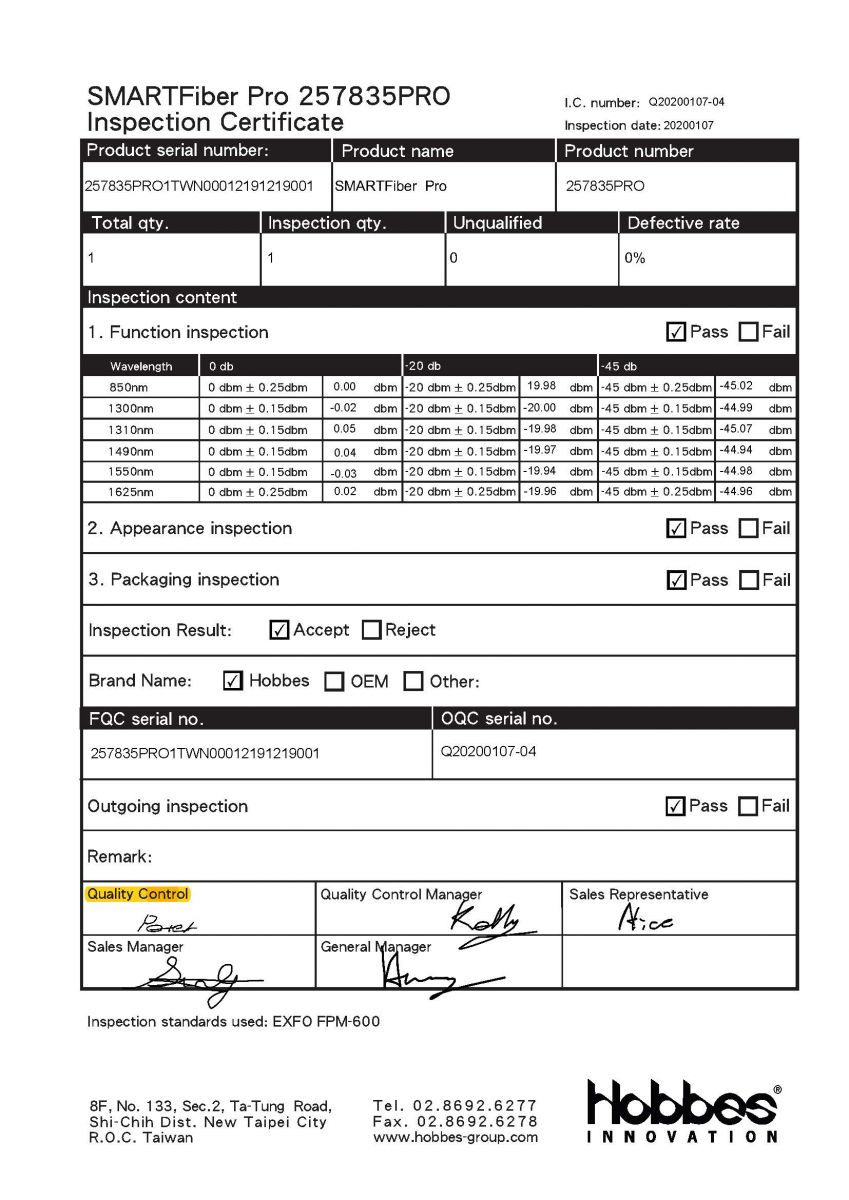

禾普光功率計出廠品檢證書

使用光功率計進行鏈結損失測試

1. 將手持穩定光源熱機至穩定狀態。通常一般熱機時間為5至10分鐘。

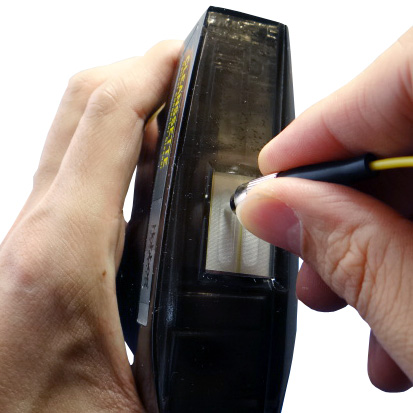

2. 將標準跳接線1的連接器端面清潔乾淨，端面不可有任何髒污殘留或損傷等情形。需使用光纖清潔工具如光纖清潔帶進行端面直向與橫向的擦拭。光纖清潔工具可參考http://www.hobbesstore.com/zh_TW/product_default/id/1918

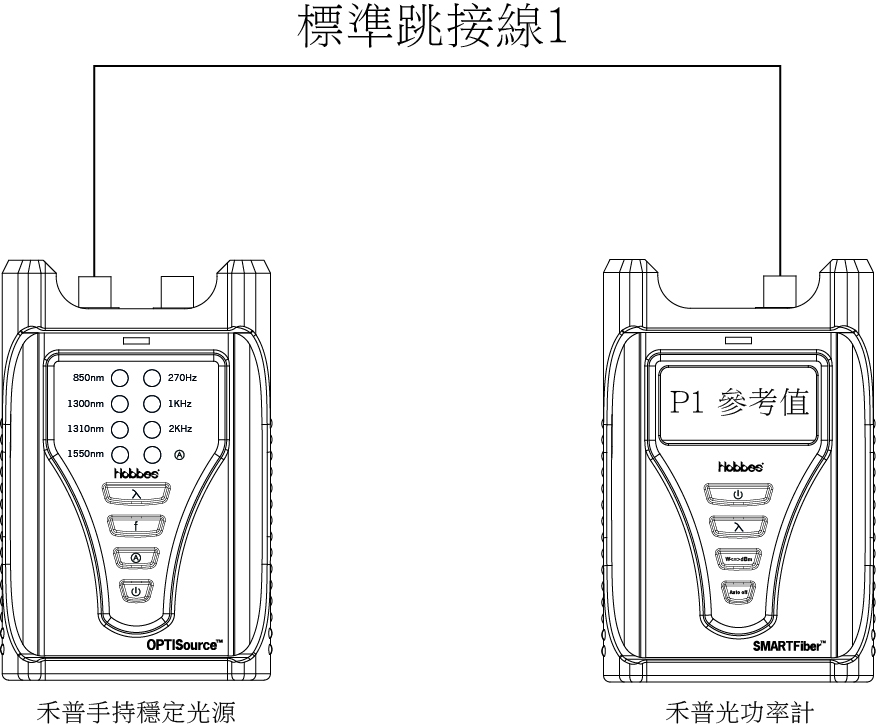

3. 將手持穩定光源與光功率計以標準跳接線1連接，如下圖。將穩定光源與光功率計的波長調整至相同，此時可透過擁有波長自動辨識功能的穩定光源與光功率進行波長自動切換，如此可縮短工程的花耗時間。完成後讀取光功率計所測得的值P1。此P1為參考值。
4. 備註: 在進行波長調整前，可先使用穩定光源向光功率計發出270Hz, 1KHz或2KHz的信號進行光纖辨識，確保穩定光源與光功率計當前所連接的是同一條光纖。
5. 手持穩定光源及相連的標準跳接線1保持原狀不動。拔取光功率計與標準跳接線1的接頭，使用一壓式清潔筆擦拭待測配線系統其終端之光纖連接器插座後，將標準跳接線1插入待測配線系統其終端之光纖連接器插座。

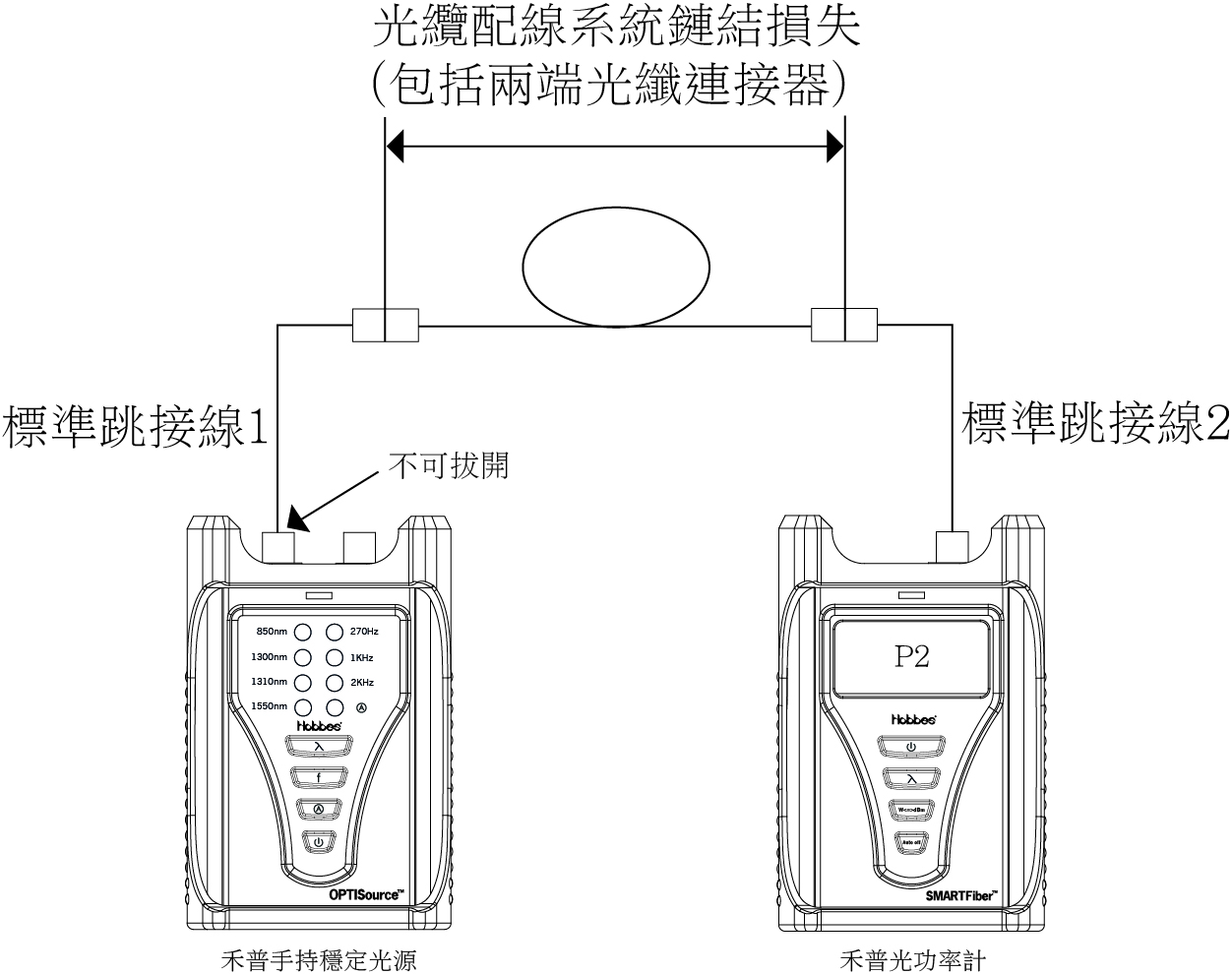

6. 取另一條標準跳接線2並將跳接線兩頭端面使用光纖清潔工具如禾普光纖清潔帶進行端面直向與橫向的擦拭後，使用一壓式清潔筆擦拭待測配線系統其另一終端之光纖連接器插座。完成後將標準跳接線2其一端連接至光功率計，另一端插入已擦拭完成的待測配線系統其另一端之光纖連接器插座。如下圖，讀取光功率計所測得的值P2。
7. 可透過P1-P2之值獲得該配線系統之鏈結損失，或是透過光功率計在步驟3最後將P1值切換至dB後進行接下來的步驟4與5。
8. 光纜配線系統的鏈結損失必須進行雙向測試才算完成。

主幹鏈結損失容許最大值

當主幹鏈結長度小於等於600公尺時，則測得的單模光纖1310/1550nm鏈結損失值需小於等於2dB。當主幹鏈結長度大於600公尺時，則測得的單模光纖鏈結損失值需小於等於下方公式之計算值。

主幹鏈結損失值 ≦ Lf x L + Ls x Ns + Lc x Nc

Lf: 光纜損失(dB/km)

L: 光纜長度(km)

Ls: 光纖接續損失(dB)

Ns: 接續點數量

Lc: 光纖連接器損失(dB)

Nc: 連接器數量

鏈結長度的測試可利用光時域反射儀OTDR或其它證實且經過標準長度校正的儀器如光纖故障定位儀進行測試。

禾普光功率測試與光纜配線系統的鏈結損失測試解決方案
