在上一篇光纖熔接介紹與優勢的報導中，我們提到了SOC (Splice-on Connector) 快速熔接連接器。而也因為SOC具備了快速與方便施作、整體建置成本較低以及低損耗的優勢，所以在國際上SOC已逐漸被普遍使用於FTTx等光纖終端建置。透過這篇報導，我們將介紹過去市面上被使用的光纖連接器製作方式以及SOC到底有哪些優勢。

當今大多數工廠所生產製造的光纖連接器，包括宅內配線箱光終端盒內的光纖引線 (俗稱豬尾巴)，都是透過環氧樹脂與研磨的方式製作完成。以環氧樹脂將光纖與光纖連接器陶瓷插芯黏接，再將陶瓷插芯末端透過三個步驟進行研磨。一般在工廠內都使用符合生產標準與符合成本經濟效益的光纖連接器研磨機來完成光纖連接器的最後生產製作，而一般光纖工程現場技術人員，則透過類似禾普光纖維修工具組HT-F3033的工具材料進行光纖連接器的修復與製作。除了使用環氧樹脂外，也有部分則透過粘合劑將光纖與光纖連接器陶瓷插芯相黏接，製作程序步驟與使用環氧樹脂都相同。這樣的光纖連接器維修製作方式已經被廣泛使用多年，但一直以來有著施作過程中容易造成光纖汙染的缺點，同時也需要透過相當一定的施作技術並同時花費許多工時才可完成。

光纖快速連接器FAOC (Field Assembly Optical Connector)，市面上俗稱的光纖快速接頭，是一款可於施工現場透過已經預先研磨好的陶瓷插芯與連接器機械結構部件組裝來完成的光纖連接器，在不需進行黏接與研磨情況下，透過幾樣基本工具就可實現光纖鏈路的對接。

FAOC SC類的連接器操作步驟為:

1.    取下FAOC尾蓋並將光纖穿過。

2.    接著使用光纖剝線鉗剝除4公分長的光纖披覆。

3.    使用光纖剝線鉗剝除2公分長的900µm塑膠保護層與2公分長的250µm塗覆層。

4.    使用光纖清潔液與光纖擦拭布清潔裸光纖。

5.    使用光纖切割刀切除1公分長的光纖。

6.    將光纖放置在FAOC的光纖孔槽後向前插入直到光纖呈現彎曲狀態後按下FAOC連接器護套壓接蓋。

7.    將一開始穿入光纖的FAOC尾蓋與FAOC連接器護套後方鎖緊。

8.    將FAOC連接器外殼套上FAOC連接器護套則完成。

雖然FAOC光纖快速連接器安裝方便簡單，但在穿入光纖孔槽過程中仍可能造成光纖汙染或損傷光纖。至於使用FAOC光纖快速連接器所產生的單模光纖插入損耗約0.2dB，最大可至0.3dB。

而目前可靠度最高與產生損耗最低的光纖連接器製作不外乎是SOC快速熔接連接器，對於已經有光纖熔接機的光纖工程現場技術人員，只要透過熔接機所附的SOC專用熔接治具與SOC專用加熱座，再同樣搭配光纖安裝維護基本工具，因此在不需進行黏接與研磨情況下也可實現光纖鏈路的對接。

SOC SC類的連接器操作步驟為:

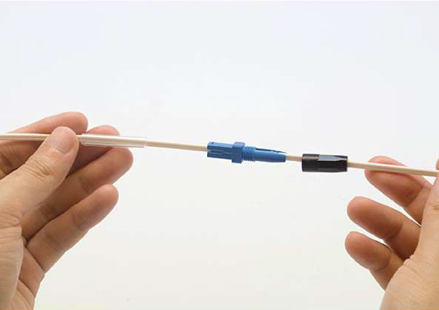

1.    將光纖穿入光纖熱縮套管。

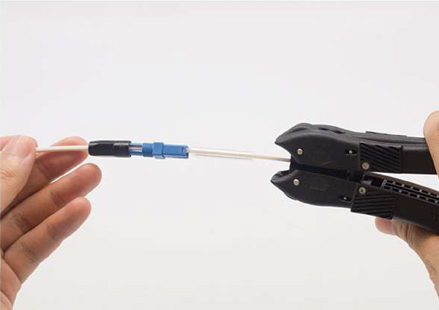

2.    使用光纖剝線鉗剝除3.5公分長的光纖披覆、塑膠保護層與塗覆層。

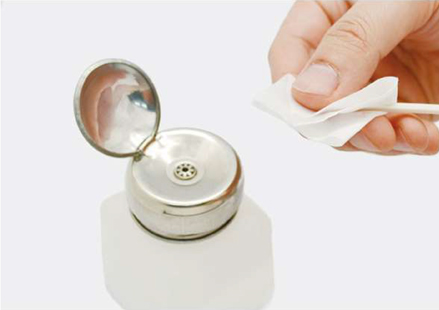

3.    使用光纖清潔液與光纖擦拭布清潔裸光纖。

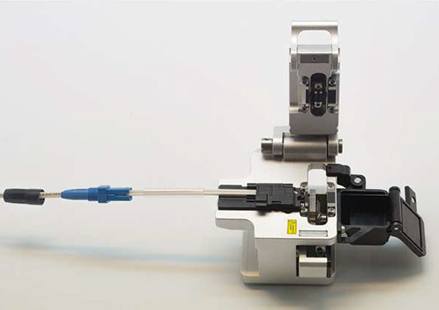

4.    使用光纖切割刀切除1.5公分長的光纖。

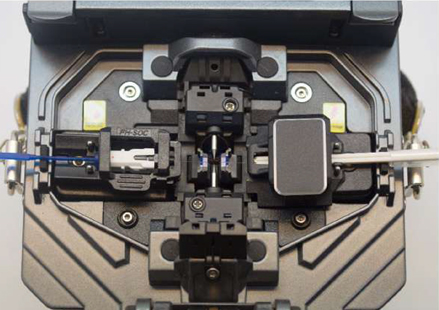

5.    將切割完成的光纖放置在熔接機右側的熔接治具上。

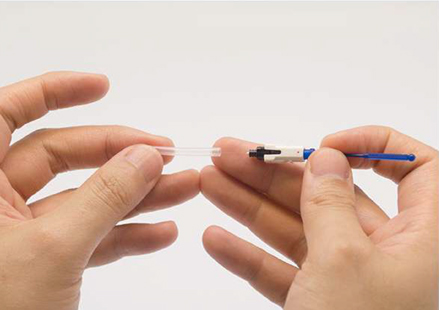

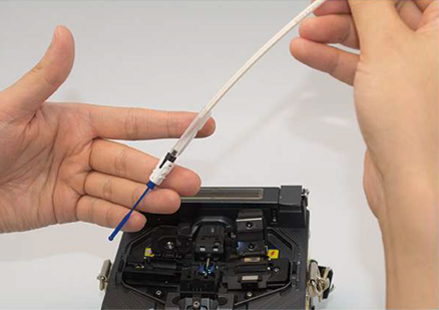

6.    移除SOC末端的光纖保護套後將SOC放置在光纖熔接機左側的SOC專用熔接治具上(需先把一般光纖熔接治具卸下換上SOC專用熔接治具)。

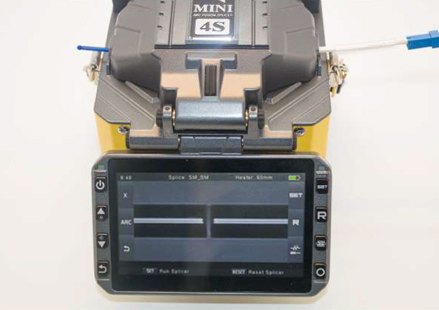

7.    按下熔接鍵進行熔接。

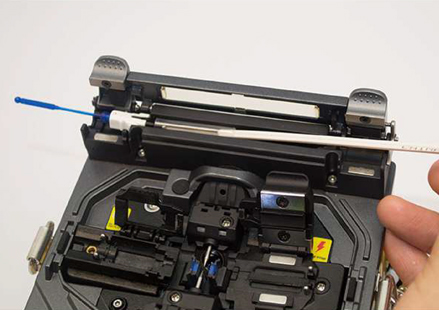

8.    將光纖熱縮套管移至光纖熔接處，再將光纖放置在熔接機加熱槽內。

9.    加熱完成。

對於熔接技術已熟練的光纖工程現場技術人員而言，透過SOC可在短短1分鐘內完成光纖連接器的製作，更不用說那些被培育出來參加通信配線技術大賽的選手了。而透過熔接方式所產生的損耗只有0.02dB，相較於透過FAOC光纖快速連接器低了許多。除此之外，當SOC應用於宅內配線箱光終端盒時，可完全取代光纖引線(豬尾巴)，省去了整理光纖引線所花費的時間以及纏繞光纖引線所需要的空間。同時也可省去了光纖終端盒或光纖收容盒的建置成本。如今，透過SOC快速熔接連接器進行光纖鏈路終端架設已成為國際主流與趨勢，值得推薦大家參考。
