高画质多媒体介面HDMI (High Definition multimedia interface)的介绍
2016-08-09
高画质多媒体介面HDMI (High Definition multimedia interface)是一种目前衰减率最低传输效果最好的线材之一,可以传送未压缩的音讯及视讯讯号,简化安装的难度。早期影像跟音效是分开传输的,导致需要大量线材,造成安装不便,也不美观。经过了数十年的发展和演进,HDMI介面已经被广泛应用在平面电视、数位相机/摄影机、高画质多媒体播放机、投影机、PC、手机、平板电脑、车用电子设备等非常多的领域,成为消费电子设备中不可缺少的影音介面。然而HDMI线价差大,也较为昂贵,线材品质,无法从外观辨别,常常让消费者不知如何选购,其实只要有一个HDMI测试仪器,即可以很方便的进行线材品质的验证。目前也发展出各种类型,来因应不同使用者的需求。简易型HDMImapper、HDMI Cable Tester:适用于影音器材中最常见的HDMI A type;模组型INNOTEST HDMI:适用于HDMI, Mini HDMI, Micro HDMI,所有通用规格均已涵盖,主机可再搭配其他连接器,测试其他种类线材,相当具有弹性,是市面上少见的创新设计;整合型Test-i Pro:整合市面上所有通用连接器规格,包括HDMI, Mini HDMI, Micro HDMI及其他种类连接器规格,C/P值相当高。
19pin是目前的标准,每一个pin对整体传输品质和稳定性都非常重要,线材也以纯铜为佳,某些线材会为降低成本,採用不足pin数,虽然讯号一样能传送、接收,但会导致传输不稳定,且传输距离也会受到影响,长期使用,可能会造成设备损耗严重,影音效果不如预期,建议还是找可信赖的厂商选购并且确认线材经HDMI测试仪器验证,会更为安心。
HDMI标准如何制订?
HDMI标准是由Hitachi、Panasonic、Philips、Silicon Image、SONY、Thomson、Toshiba等七家公司共同制定,七家HDMI创始会员在完成HDMI 1.4b标准制定后,认为需要注入更多的会员伙伴持续针对HDMI未来需求进行标准制定,加上七家创始会员多半来自消费性电子产品领域,他们认为需要有更多不同业界的声音加入,故于2011年10月成立HDMI论坛进行标准制定。目前HDMI论坛有88家成员,囊括消费性电子产品、PC、智慧型手持装置、量测设备、半导体业者,并由88家会员投票选出11名董事会成员,由他们负责管理以及负责HDMI论坛的营运。目前HDMI标准已经发展到2.0版。

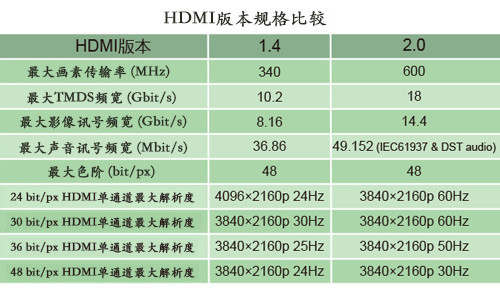

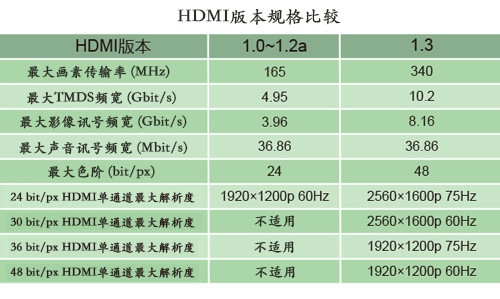

HDMI版本功能比较
HDMI最早的介面规范HDMI 1.0于2002年12月公布,1.1版本于2004年公布,1.2版本于2005年公布,1.3版本于2006年公布,1.4版本于2009年公布,最新的2.0版本于2013年公布。每一次版本更新都是为了扩大应用范围,增加功能,提高速率的实现。

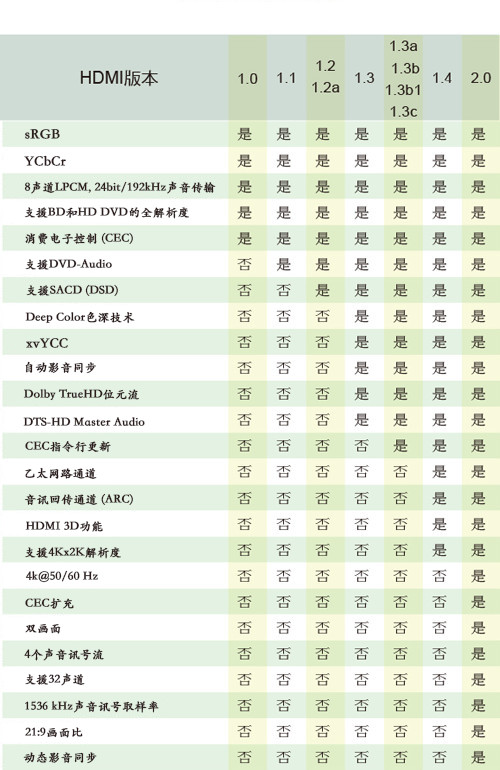

HDMI版本规格比较
HDMI介面的种类
HDMI共有五种介面,实际上运用的仅为其中四种,分别是:
• HDMI A Type
总共有19 pin,是影音器材最常见的HDMI接头规格,相当于DVI Single-Link传输。A type的插头内部接脚呈环状排列,标准规定外观尺寸的误差要控制在相当小的范围内(0.05mm),以保证良好的接触性。
• HDMI B Type
总共有29 pin,可传输A type两倍的TMDS资料量,相当于DVI Dual-Link传输,用于传输高解析度图形(WQXGA 2560×1600以上)。但因为传输TMDS时工作频率必须提高至270 MHz以上,而在HDMI 1.3的IC出现之前,大部分设备只能稳定在165 MHz以下工作,所以此类介面未应用在任何产品中。
• HDMI C Type
称为Mini HDMI,总共有19 pin,可以说是缩小版的HDMI A type,但脚位定义有所改变,主要是用在携带型装置上,例如DV、数位相机、携带型多媒体播放器等。
• HDMI D Type
也称为Micro HDMI,共有19 pin,脚位定义有所改变,介面比Mini HDMI缩小约50%,可为相机、手机等携带式装置带来最高支援1080p的解析度及最高支持5GB的传输速度。
• HDMI E Type
共有19 pin,多用于汽车产业,1.4版本才首次于市场出现。E型接头设计对环境的要求特别严格,接头互相连接时要注意耐震、防潮、温差变化、噪音干扰等,因为车上的环境不如住家安定,所以在HDMI的各类型接头中这是唯一有interlocking互锁的结构。
资料来源:
