光纤网路连线异常、系统和网络不稳定时哪些是常用且易上手的测试方法呢?
2018-05-04
网路连线异常、系统和网络不稳定是每个IT人员最怕碰到的情况,基本检查的项目主要有:使用者电脑的网络设定、操作系统是否稳定、硬件装置是否损坏、网路线是否脱落;交换器或服务器等设备硬件功能是否正常;电脑是否中毒。若以上几项都检查过后,还是无法解决问题,便是检查线路是否有异状?根据调查,70%的网络问题都是因为线路引起,线路是系统整体构架的基础,设计不良或偷工减料的网络,就可能造成传输封包损失甚至中断的情况。随着企业网络应用的升级,例如:视讯会议、VoIP网络电话、云端应用服务,愈来愈多的企业已经移转到光纤网络构架以因应日益高涨的频宽需求。然而光纤线本身较铜轴线缆脆弱,光纤线材质量和洁净度对网络传输和稳定度有很大的影响,维护上需要更为用心,才能确保网络传输联机达到预期效果。本文将以实际案例方式,由简到繁为您解说数种业界常用且易上手的光纤测试方式,包括:使用光纤识别仪FIBERID、光纤清洁工具Fiber Cleanning Tool、光纤红光笔、光纤误点测试仪handyOTDR、手持式稳定光源Optical Light Source搭配光功率计Optical Power Meter。除非常适合工程人员光纤安装维护,也适合IT或MIS人员从本身网管专业再延伸的另一块专业领域。
案例问题说明:

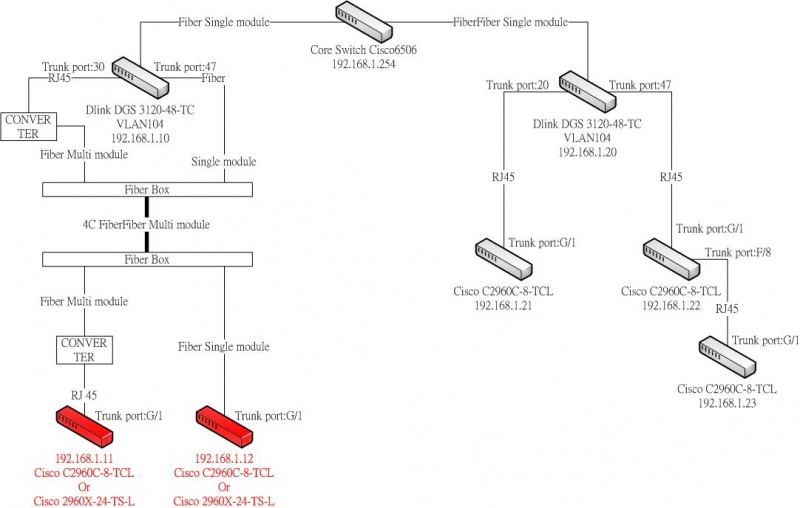

如图的左下角那两台红色交换器,刚接上去的时候都很正常,也可以进入管理界面,
但是过个几分钟后,PING设备联机就会陆续断断续续,然后又正常,然后又断断续续,
严重的时候,甚至几小时都是断线的(PING不到),USER的电脑上网也是断断续续,
网络设备要常常重开机,但是重开机后,又会延续上述的问题,
如果放着不管,过了几个小时后,远端TELNET交换器的时候就会出现
password required,but none set
遗失与主机的联机
C:\
交换器的管理确定有设定密码,TELNET联机也有设定密码,
光纤用激光笔去照也都有通,如图右边的交换器就没有联机异常的问题
解决方法一:使用光纤识别仪FIBERID
光纤识别仪FIBERID是一款简易型的光纤测试器。在无需切开光纤线或中断光纤服务的情况下便能准确辨识光纤信号方向与损耗,设计为利用Macrobending技术,在不损伤光纤线与影响传输的情况下作测试。遮光罩设计可减少漏光并可维持光功率测试的精确度。
解决方法二:使用光纤清洁工具Fiber Cleanning Tool
光纤清洁工具Fiber Cleanning Tool是一款基本、实用的必备工具。线路造成的网络传输稳定度问题,都建议先以清洁光纤为第一步骤,在欧美日等先进国家都已将光纤清洁列为光纤网络检测的标准步骤,必须执行于使用光纤测试仪器之前,国内现在也渐渐开始重视。根据网络设备大厂思科(Cisco)的调查报告指出,清洁光纤连接器,是光纤安装或异常问题调查时,最基本也是最重要的步骤。光纤清洁对于光纤传输相当重要,光纤本身材质相当脆弱,污垢、灰尘与其他污染物甚至损伤等都是光纤传输的大敌,不仅可能引起连接器传输失效,也可能造成整个传输系统瘫痪。即使是微小的脏污都可能引起光纤连接传输上各式各样不同的问题。
解决方法三:使用光纤红光笔
市面上有时会称呼此产品为光纤用激光笔,是一款阳春型的光纤测试器。应用于裸光纤线断点寻找,若光纤线出现断点可于断点处看出有光束散播情形,以此可查出光纤线断点位置,适用于单模、多模和塑料光纤。
解决方法四:使用光纤误点测试仪handyOTDR
OTDR的英文全称是Optical Time Domain Reflectometer,中文意思为光时域反射仪。OTDR是利用光线在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射而制成的精密光电一体化仪表,应用于光纤线路的制造、维护、施工之中,可进行光纤长度、光纤传输衰减、连接器衰减和光纤误点定位等的测量,但因功能较复杂,操作上较具难度。若只需要光纤线长测试、光纤误点定位和数据储存功能等基本功能时,则可以考虑光纤误点测试仪handyOTDR,价格实惠,操作上也更加简便。
解决方法五:使用手持式稳定光源Optical Light Source搭配光功率计Optical Power Meter
手持式稳定光源和光功率计是两款实用型的光纤测试器。操作简易但能量测出实际数值,进行科学化的分析。利用手持式稳定光源Optical Light Source发送多模850nm,1300nm或单模1310nm,1490nm,1550nm,1625nm波长搭配光功率计Optical Power Meter进行测试。
测试方式为手持式稳定光源Optical Light Source先发送频率给光功率计Optical Power Meter进行线材辨识。再来经由光功率计Optical Power Meter所测得的数值dBm、watt、dB辨识光源的损耗并藉由自动长时间纪录功能来监控光源稳定度。
数据来源:IT邦帮忙
