Tester界的柯南 坏的躲不掉 准确揪出错误
2014-04-16
HDMI(High Definition Multimedia Interface)高解析度多媒体介面,是在2002年由各大消费电子产品製造商共同制定。是一种全数位化影像及声音的传送介面,能传送无压缩的音频及视频讯号。直到2006~2007年间HDMI出现明显地成长及普及率,具有HDMI界面的消费电子产品越来越多,包括液晶电视、DVD播放器、游戏机、数位相机、音响等。现在环顾四周,家中使用的娱乐设备均已从类比转为数位并走向FULL HD的规格。显现出HDMI已经成为一项重要介面。
『HDMI Cable Tester』是Hobbes于2008年推出一款能检测和排查HDMI线缆针脚对应连接状况的测试仪器。
『HDMI Cable Tester』适用HDMI A Type的线缆,总共有19pin,规格为4.45 mm × 13.9 mm,为最常见的HDMI接头规格。『HDMI Cable Tester』的特色在于:
(一)远端测试

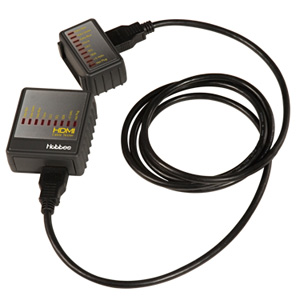

HDMI Cable Tester为可拆卸式主、副机设计,能拆卸下来进行远端测试,让你不需要因为线缆长度受限,作业时更加方便。
(二)自动开机、灯号显示

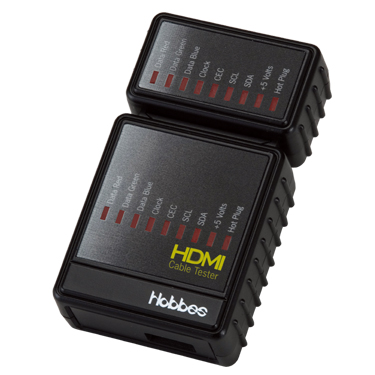

HDMI Cable Tester的设计是线材两端接上测试仪后,便会自动开机进行测试,并将检验结果经由LED灯号显示线材是否导通。如果LED皆亮起,代表线材每一组针脚皆有导通,相对的如有LED灯号未亮,代表此该组针脚没有导通。Hobbes帮大家整理出LED灯号对应的针脚组,如下表:

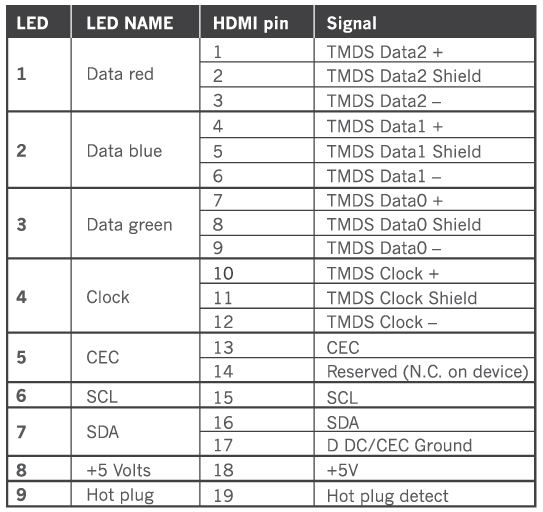

LED灯号显示对应表
这样一来,大家在检阅测试结果时,便能更加快速瞭解是哪一组针脚未导通。
『HDMI Cable Tester』可以说是Hobbes的长销热卖款,能快速帮一般使用者检测线缆是否导通,论CP值是一款经济又实惠的测试仪。接下来Hobbes要来介绍另一款进阶版测试仪,提供给专业人士更方便、详细的测验结果。

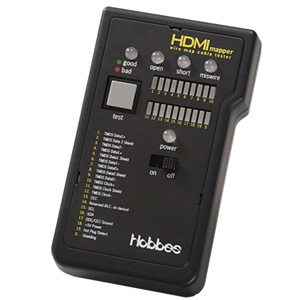

Hobbes于2010年推出『HDMImapper』,检测的线缆同为HDMI A Type,检测结果比『HDMI Cable Tester』更加详细,无论线缆的状况是否良好,此产品皆能测试出线材的针脚对应状况(open断路/ short短路/ miswire错绞),HDMImapper也增加便于使用者操作的设计,『HDMImapper』的特色如下:
(一)LED灯号
HDMI A Type线缆两端接上HDMImapper,打开电源按下『test』键后,即可以测试线缆中19条针脚的状况,灯号会有两种显示模式:

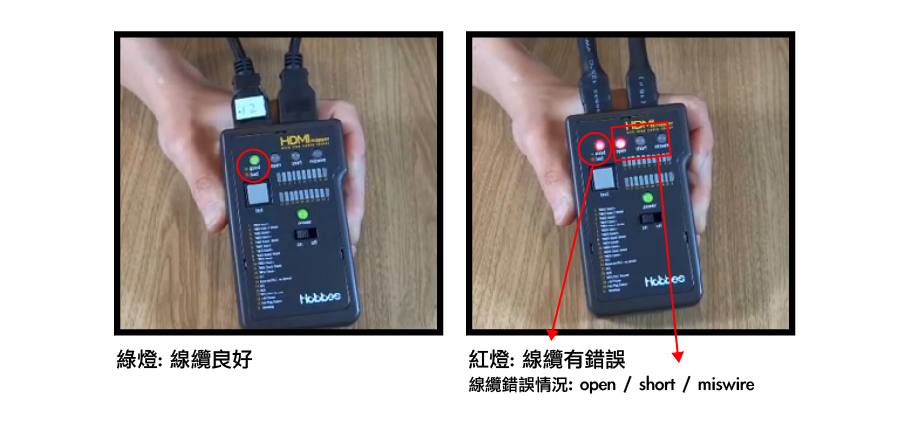

(1)绿灯:线缆良好无任何状况时,LED灯号将会显示为绿灯。

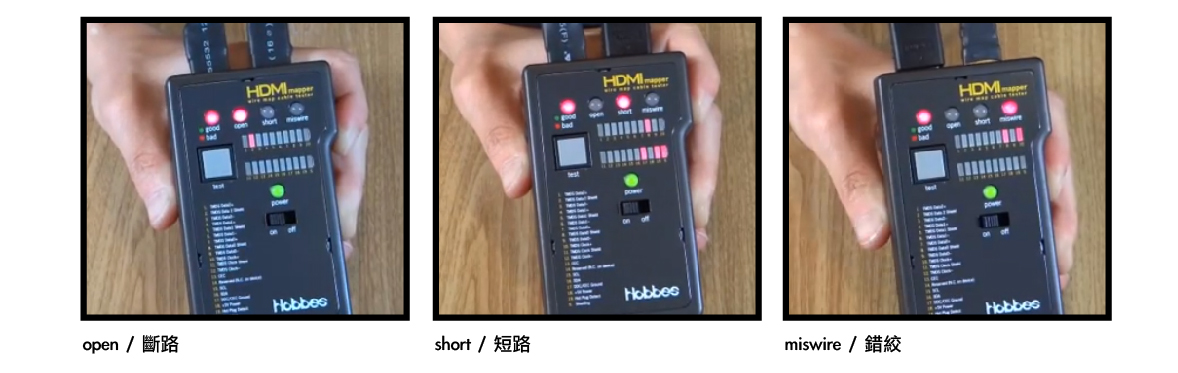

(2)红灯:线缆有错误时,LED灯号会显示为红灯,并显示出线缆错误情况灯号:open断路/ short短路/ miswire错绞。
(二)警示音
HDMImapper最方便的设计是在测试线缆19条针脚的状况后,除LED绿、红灯的显示来表示良好或错误之外,HDMImapper会伴随着灯号发出警示音:
(1)哔一声:线缆良好无任何状况时,HDMImapper会伴随绿灯发出『哔』一声。
(2)哔三声:线缆有错误时,HDMImapper会伴随红灯发出『哔』三声。
HDMImapper以快速扫描方式,并用声音表达错误结果的方式非常方便、快速。若想关掉哔声响,仅需长按『test』键即可以关掉此发声功能。
(三)针脚对应检测结果
当HDMImapper的LED红色灯号伴随着哔三声警示音出现时,我们能快速得知线缆有错误,此时仅需按『test』键,LED灯号面板便会详细显示出19条针脚中错误状况。相较于『HDMI Cable Tester』仅显示错误的针脚组来说,并无法得知针脚组中是哪一个针脚错误。
(四)低电量显示灯

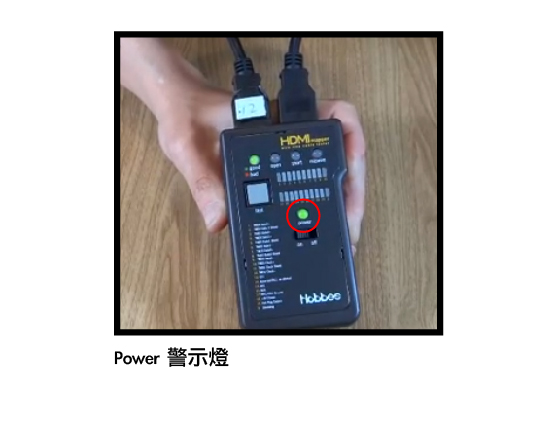

HDMImapper使用的是九伏电池一颗,当电力过低时,『power』LED灯会闪烁提醒使用者需更替电池。
Hobbes提醒大家一下使用上有个可能会发生的状况,使用『HDMI Cable Tester』发现线缆没有错误能导通使用。但当你使用『HDMImapper』时,却检测出线缆有错误!!这是什麽情况呢?
别急!前面介绍时有提到,『HDMImapper』提供的是无论线缆的状况是否良好,皆能测试出线材的针脚对应状况(open断路/ short短路/ miswire错绞),所以HDMImapper检测出有问题的针脚对应状况,有可能会影响传输的效率,但并不代表不能导通使用喔!
具有HDMI介面的产品越来越多,线缆可说是连接显示设备及输出设备的桥梁。『HDMI Cable Tester』及『HDMImapper』两个产品皆使用在HDMI线缆针脚对应连接状况上,但功能使用上针对着不太相同的使用者族群,『HDMI Cable Tester』适合一般使用者或需大量测试的线材商,『HDMImapper』比较适合专业的音响设备商或追求高影音品质的使用者。大家在选购上可针对作业上的需求做不同的选择。
『HDMImapper』可购于:http://www.hobbesstore.com/zh_CN/product_default/id/1704
『HDMI Cable Tester』可购于:http://www.hobbesstore.com/zh_CN/product_default/id/1703
欲瞭解更多资讯请洽官网:http://www.hobbes.cn/
