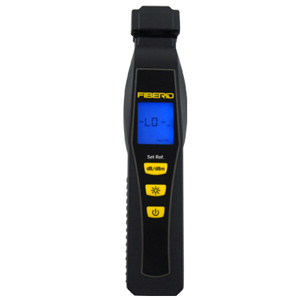

FIBERID自备阳伞全面遮阳不漏光
2014-04-22
光纤具有传输量大、安全性高等优点,常被运用在电话、网路、有线电视的讯号传输上,已经成为传输讯号的主要方式。尤其在电话、网路所佔比例最大,现在多数都採用光纤来取代传统电缆,所以维修、维护变得更加重要。
如需维修、维护正在传送讯号的在线光纤时,维修人员要怎麽能判别出是哪一条是有问题的光纤线呢?在线光纤检测技术经常需要有一名维修人员于发送端,而另一名维修人员于另一末端检测光纤线,这样很可能会导致较长的作业时间。
为了避免不正确的切开光纤线或中断网路服务,维修人员会使用光纤识别仪(Fiber identifier)来检测、识别在线光纤,以避免判定错误引发网路中断,将出错率降到最低。Fiber identifier利用光纤宏弯(marcobending)夹线技术,折射出光束产生光晕,光晕被Fiber identifier左右两侧的感应器检测到,能检测出以下数据:
(一)光源信号
Fiber identifier最基本的功能在于辨识在线光纤线是否有讯号通过,确定为在线光纤后,便会判别出光源信号走向及光功率值,准确判断光纤在线状态。

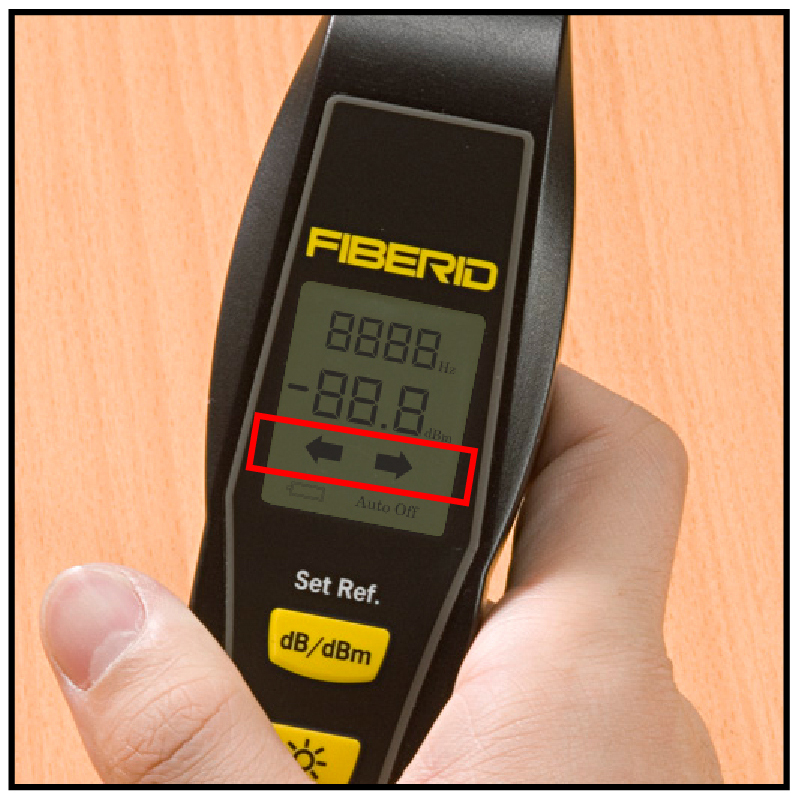

(二)光源信号走向
FIBERID可侦测光功率范围为+20到-40dBm、波长范围为800nm到1700nm的光源信号并识别出信号方向。FIBERID会将光源信号方向显示于LCD面板上,告知维修人员该受测光纤线信号方向为何。

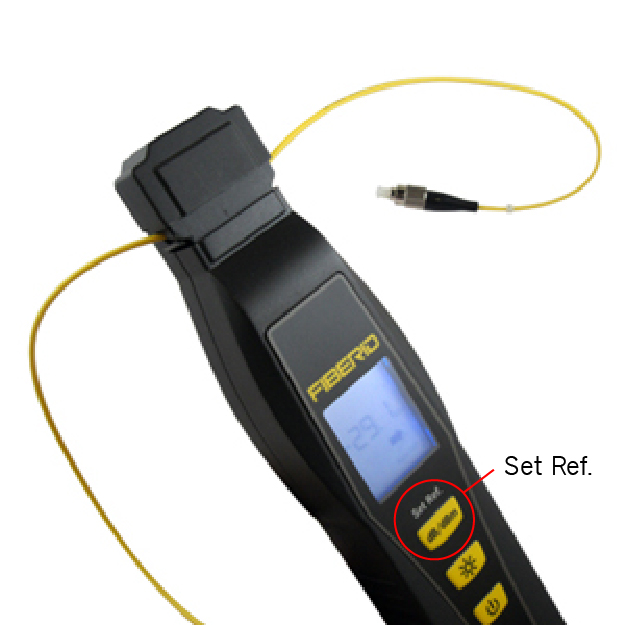

(三)光功率值
将光纤线置入插棒式铁心凹槽后,下拉FIBERID后方测试键会自动开机,并显示dBm值及光源信号走向于LCD面板上。按下『Set Ref.』按键两秒,将该笔dBm值储存作为标准,此时LCD面板会显示出dB值。
(四)线材辨识
在机房线材数量多,维修人员无法立即辨识出哪一条是有问题的光纤线情况下,FIBERID能侦测到光源所发出的音频:270Hz、1KHz与2KHz等频率,经由宏弯夹线技术辨识出光纤线,结果将显示于LCD萤幕上。
FIBERID除了以上Fiber identifier的主要基本功能之外,Hobbes多了三项不同于市面上产品的设计,让你在作业时更方便。
(一)遮光罩
常见测试人员在作业的过程中,自己手动帮Fiber identifier遮阳,一手扣住插棒式铁心机械,一手得赶紧帮Fiber identifier遮阳挡光线,深怕漏光影响dBm、dB数据。
Hobbes注重测试仪所取得的数据,于是在设计开发的过程中,我们帮FIBERID加上了好比阳伞的设计!遮光罩的设计可以减少FIBERID检测过程中漏光,维持光功率值测试的精确度,提供给你准确的数据资料。遮光罩的设计,是只有Hobbes才有的专利设计喔!市面上看不到第二款配有阳伞的Fiber identifier了!
(二)双面插棒式铁心
市面上Fiber identifier的设计为一条光纤线规格对应一个插棒式铁心模组,针对不同尺寸的光纤线更替不同模组,这样子的设计缺点在于零组件太多,万一忘记携带受测光纤线的模组便无法进行作业。于是Hobbes将模组合而为一,使用双面设计,一面适用于2mm、3mm的光纤线,另一面适用于250μm、900μm的裸光纤。只要取下遮光罩将插棒式铁心取下转向,便可以针对不同规格的光纤线进行测试。

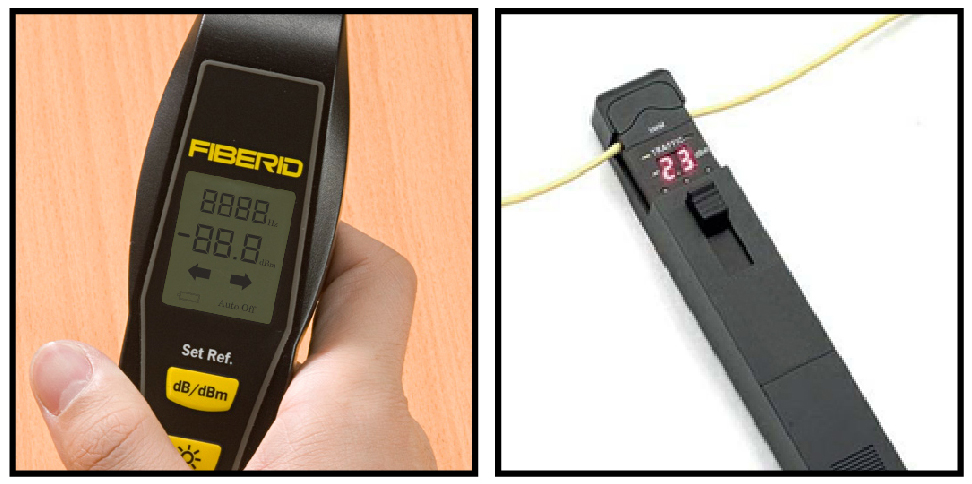

(三)LCD萤幕、背光
相较于市面上Fiber identifier的显示萤幕,FIBERID足足可大上了两倍之多!一般市面上LCD萤幕仅只显示dBm/dB值,我们FIBERID不一样!LCD萤幕能显示音频信号、光功率值、光源信号走向、电量显示等资讯,让你一目了然所有资讯。FIBERID增加背光的设计,让你在视线不良或背光的情况下更方便读取数据。
在整体设计上,使用者只需单手便可操作FIBERID,外型、重量小巧便于携带,是一款轻巧、坚固以及耐用的光纤识别仪。FIBERID能快速检测在线光纤线状态,节省了时间,对于维修人员来说是一款易使用的装置和维护仪器。
FIBERID可购于:禾普购物网 - FIBERID
欲瞭解更多资讯请洽官网: HOBBES
