如何选择适合的同轴电缆和网络测试仪器?
2018-03-29
市面上许多同轴电缆和网络测试仪器看起来都很类似,产品功能和机种也推陈出新,种类愈来愈多。面对这么多的选择和复杂的产品功能,要找出一台最适合自己工作使用的同轴电缆和网络测试仪器,困难度也随之增加。然而,选择合适的同轴电缆和网络测试仪器对于生产力和工作效率的提升,均有正向的影响,因此在购买前一定要好好的去研究最符合自己需求的同轴电缆和网络测试仪器要具备哪些条件。
选择正确的同轴电缆和网络测试仪器前,最重要的就是了解基本的网络构架和不同类型的同轴电缆和网络测试仪器主要功能为何。
了解网络基础构架中有两个不同的类别
类别1:无源网络(Passive cabling)指的是线材永久安装。例如:监控设备、门禁控制、影音布线A/V、防盗系统和广播系统。使用综合布线系统(Generic Cabling)或是结构化布线系统(Structured Cabling)来建构系统和网络应用服务。无源网络(Passive cabling)也包含集线面板(patch panels)、终端输出、线材连接到网络设备和跳线。
类别2:根据应用,设备在网络中可能是属于通用型或是专属型。不过,目前大多数的信息系统在网络中都是使用无源网络(Passive cabling)并透过以太网络IP作为数据传输的基础,网络测试仪器可通用于所有的网络服务。这样的设计有助于降低成本,网络工程人员不需要购买许多不同的网络测试仪器来进行不同服务的测试。
了解网络基础知识后,再来就是要确定网络设备会使用到以太网络/ IP网络结构的哪些层。
了解以太网络/ IP网络结构层
所有以太网络/ IP构架目前依据不同的数据传输过程由OSI(Open System Interconnection Reference Model)模型分为7层。大多数网络安装人员和IT工程师需要解决的问题都发生在第一层到第三层之间。
1.第一层:实体层(Physical Layer)
负责管理电脑通讯装置和网络设备间的连接。
•水平和骨干布线,同轴电缆和光纤线材
•Wi-Fi和其他无线信号(被认定属于实体)
•集线器(Hub)和信号增益器(repeaters)
•同轴电缆和光纤线位于网络设备上的连接埠,例如:电脑、路由器(Routers)、交换器(Swiches)、网路摄影机(IP Cameras)和无线分享器等
•将电子信号和光纤信号互相转换的光电转换器(Media converters)
2.第二层:数据连接层(Data Link Layer)
负责网络寻址、错误侦测和改错。提供两个网络设备节点之间的数据传输。
•检测并修正实体层(Physical Layer)问题,例如:支持自动切换跳线或平行线
•控制网络设备上的实体寻址,确保MAC(Media Access Control)位址是世界上独一无二
•对数据frame进行编码和译码,将来源和目标位址的MAC位址增加到每一个frame
•执行错误检查并且丢弃在实体层(Physical Layer)产生的错误数据frame
•与10/100/1000 Mb/s设备之间进行自动协商并同步设备
3.第三层:网络层(Network Layer)
最后一层提供数据在不同网络和节点之间传输。
•封装第二层数据连接层(Data Link Layer)成为数据封包
•将来源和目标IP位址资加到每个数据封包
•为网络上每个节点分配唯一的IP位址
选择适合的同轴电缆和网络测试仪器
对不同的网络结构层进行测试都代表着不同的目的,因此要选择正确的同轴电缆和网络测试仪器前,必须要确定两点,要测试的内容为何?需要取得的结果和数据为何?
1.验证型测试仪-实体层(Physical Layer):根据调查80%以上的网络问题都发生在实体层(Physical Layer)上线材的故障,包括open、short、reversed、cross、split、miswire等线材错误情况,验证型测试仪(LANtest基本型网络测试器)可以使用很简单的方式检测出来,是每一个网络工程布线人员必备的测试仪。许多验证型测试仪也整合其他实用功能,可帮助网络工程人员进行故障排除,例如:测量电缆长度(LANsmart专业型网络测试仪)、故障距离(同轴电缆故障定位仪)、声音和LED寻线(SMARTone & SMARTprobe kit数位音频发射仪与寻线仪组)、理线(NETfinder Pro进阶型网络测试仪)和PoE测试(LANtest PoE基本型网络测试器)。一机整合多项实用功能,可增加网络测试时的弹性和便利,不需额外购买多台单一功能测试仪。

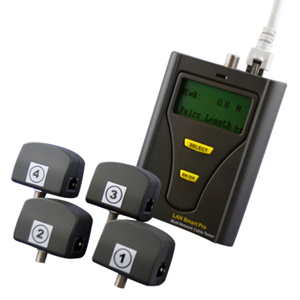

2.认证型测试仪-实体层(Physical Layer):此款测试仪(LANSmart Pro专业型网络测试仪、TEST-i Pro整合式传输线测试仪)也是在于辨识实体层(Physical Layer)上线材的故障,网络工程人员可直接将一条符合标准的线材当作基准,存入认证型测试仪中,之后测试的线材与该条当基准的线材做比对后,显示线材为Pass或Fail的结果,可执行线材快速测试,节省大量的时间。
3.传输型测试仪-实体层(Physical Layer)和数据连接层(Data Link Layer):此款测试仪(GIGATEST网络传输测试仪)可发送短封包、长封包或随机长度封包做测试并测量数据封包成功发送和丢失率,借以分析网络传输质量。

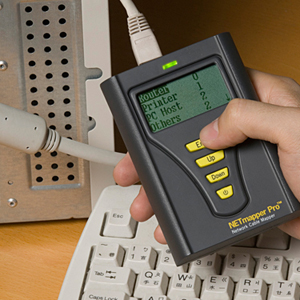

4.多功能网路线与网路连线测试仪-实体层(Physical Layer)和网络层(Network Layer):
此款测试仪(NETmapper Pro多功能网路线与网路连线测试仪)
属于网管型测试仪,可监控区域网路使用情形,最适合公司企业网管人员使用。
除具有辨识实体层(Physical Layer)上线材的故障的功能外,并具有多项在线测试功能,例如:
•执行Ping,确认预设的路由器,DNS服务器和用户自定义的设备是否运作中
•扫描/列出网络中所有PC,并显示出IP位址、电脑名称以及MAC位址
•可检测HTTP/Telnet/DHCP/FTP/SNMP服务开通状况
若您仍然不确定应该要选择哪种类型的测试器,您可访问禾普购物网了解更多同轴电缆和网络测试仪器的功能或联络禾普技术支持团队洽询。
