透视牆中线缆位置 误点无所遁形
2015-05-12
日常生活中,常使用的电器设备应该就属电视及电话频率最高吧?每天电视播出的新闻及节目,电话接通后对话,不可能是无中生有的,设备跟设备的连接、讯号的传输皆靠『同轴电缆』。
同轴电缆(Coaxial cable)是一种电线及讯号传输线,因缆线内两种导体共用一个中心轴而命名。常用于电话、家用影音器材及电台、电视台传输的讯号线,同轴电缆的优点在于抗干扰能力强、传输数据稳定、价格便宜,不仅大众化且是市佔率相当高的网路通讯媒介。
当使用者(接收端)发现线缆出错或者传输频率不稳定时,想要找出是不是线缆有问题,回头一看发现线缆在牆壁裡!我们都没有透视眼,要怎麽知道哪裡出错?不是为了一个尚未确定的原因挖开牆壁吧?!
Hobbes提供一个好比『透视眼』的仪器给你,让你不仅可以找出线缆在牆壁中的位置,万一真是线缆有断点或短路也能告诉你误点位置的好帮手- 『SMARTFinder』。

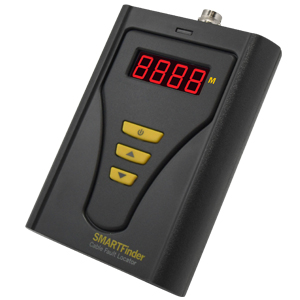

SMARTFinder是一款手持式TDR(时域反射仪)误点测试仪并俱有音频发射功能设备。能提供工程人员不需将线缆从牆壁中切除或放入新线缆便可以找出线缆问题与维修。SMARTFinder特色如下:
(一)TDR误点距离显示

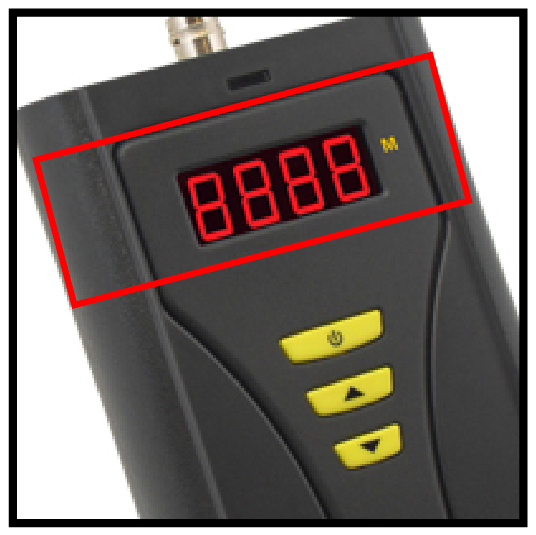

TDR(Time Domain Reflectometry,时域反射仪)是将讯号打入待测物中,当待测物抗阻不连续时,即会反射讯号并输出波形,显示待测物于不同位置上的抗阻变化。但是TDR的波形图分析需要经过培训或有经验的人员来进行分析操作,考虑到工程人员有可能不熟悉波形图无法判别出断点或误点位置,于是Hobbes将误点位置经由数据显示于LED萤幕上,便于工程人员快速找出误点位置。
(二)高电压警示音
当受测端夹上无法辨识或高于250伏特的线缆时,SMARTFinder会发出警示声响,提醒使用者不得继续受测该线缆,以防测试仪器内部电路受损。
(三)查找线缆

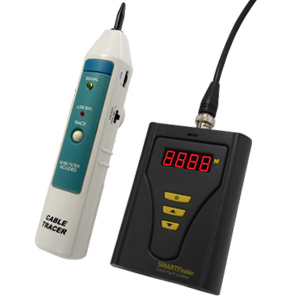

当线缆已经崁于牆壁中时,我们无法透视或者记得线缆在牆壁中的位置,所以我们能使用SMARTFinder的音频发射功能搭配Hobbes音频寻线仪(256712A、256712F)来查找位于牆壁后方线缆的位置。将线缆一端接上SMARTFinder并发出音频,使用音频寻线仪于牆面上进行查找,靠近牆中的受测线缆时可通过音频寻线仪的发光指示灯显示和扬声器所听到的音频来判断线缆的途径及具体位置。
(四)线缆长度
当线材商有多种线长尺寸的线缆堆存于库存中无法辨识出长度时,可以经由SMARTFinder辨识出线缆长度轻鬆做出办别。
SMARTFinder能检测的最大线缆长度为2700英呎(900公尺),当线长过长无法测试时主机萤幕将显示『-LL-』,提醒使用者该线缆长度超出SMARTFinder能检测的线缆长度。
另外,提醒工程人员受测线缆的误点位置会因为线缆长度影响精确度,在100公尺线长测试时,误差范围为1公尺。在300公尺测试时,误差范围为1到3公尺。在300公尺以上测试时,误差范围为实际线缆总长3%。
(五)转接线

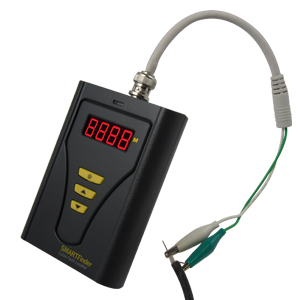

SMARTFinder能经由转接线(BNC/鳄鱼夹)检测其他类型同轴线缆,方便工程人员作业。
SMARTFinder不仅简易操作并且能协助不熟悉TDR波形图的工程人员快速取得误点位置的测试仪。查找线缆功能更是能知道同轴线缆的佈线位置准确找出误点位置进行维修,对于工程人员来说是款入门又方便的检测设备!
SMARTFinder可购于: 禾普购物网 - SMARTFinder
