线缆这麽多怎麽找? LANtest Pro帮你快速连连看
2015-05-12
一般常见家中使用的网路线又称为乙太网路线,『乙太网』相较于光纤来说成本较低,仍是目前应用最普遍的区域网路技术。能检测网路线缆的测试仪Hobbes已经介绍过LANTEST kit、TEST- i Pro、INNOTEST、TOOLTEST等以上产品。不知道先前介绍过LANtest kit大家是否还记得呢?
LANtest kit 属于基本型网路网路测试仪,虽然功能操作简单,但使用者必须经由灯号显示自行判断线缆对应状况好坏,于是Hobbes在2002推出一款在灯号介面、功能上更加优化的专业型网路测试仪器- 『LANtest Pro』,提供使用者在操作仪器时能更快速、更方便、更容易判定线缆状态。

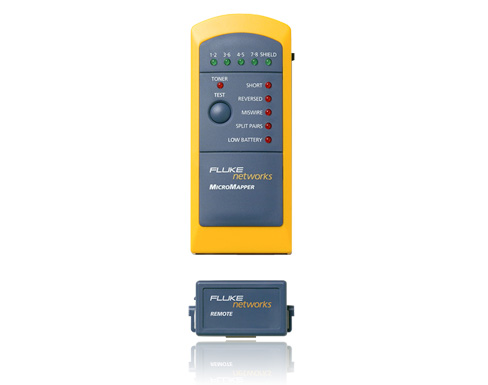

透过LANtest Pro的成功开发设计,Hobbes于2003年与Fluke在LANtest Pro产品有了OEM合作。也就是目前市场上所见的『MicroMapper™』,相信Hobbes测试仪的品质是有目共睹的。
『LANtest Pro』是一款很实用的测试仪,可以大大的提升施工人员检测效率,Hobbes带你看看LANtest Pro实用、Pro的地方在哪:
(一)灯号显示、侦错模式

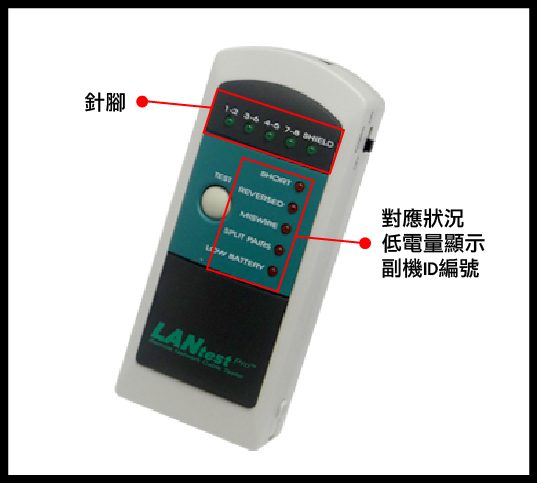

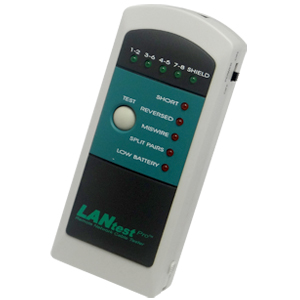

LANtest Pro面板上的两排灯号:横排灯号表示每对针脚、直排灯号表示对应状况、低电量显示及副机ID编号。

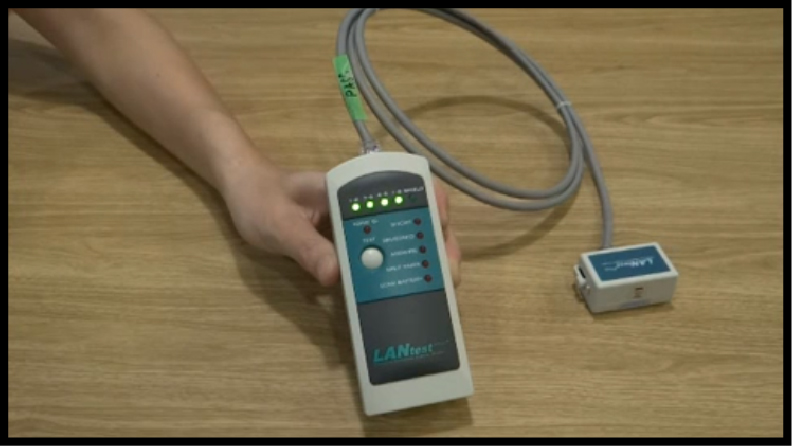

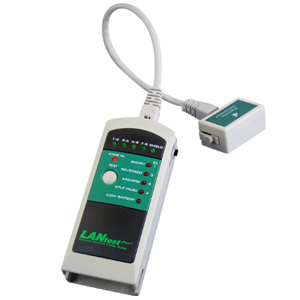

将受测线缆接上主机、副机后,把开关切换至『Cable』,按下『Test』键一秒后会开始检测。如果每对针脚灯号显示状态皆为持续绿灯表示对应状况良好无错误。

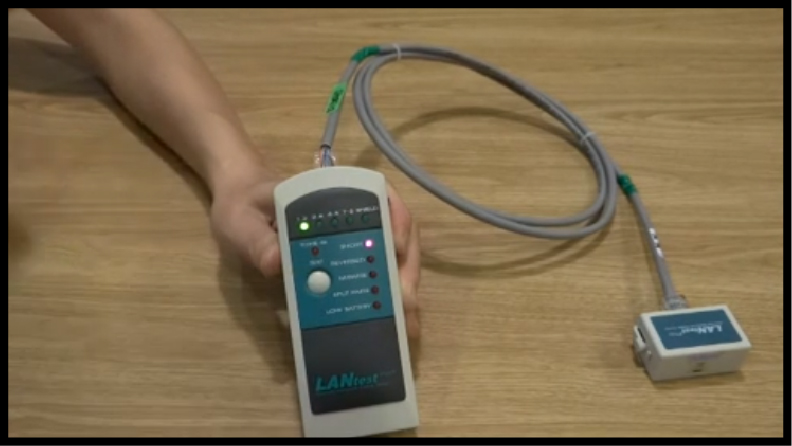

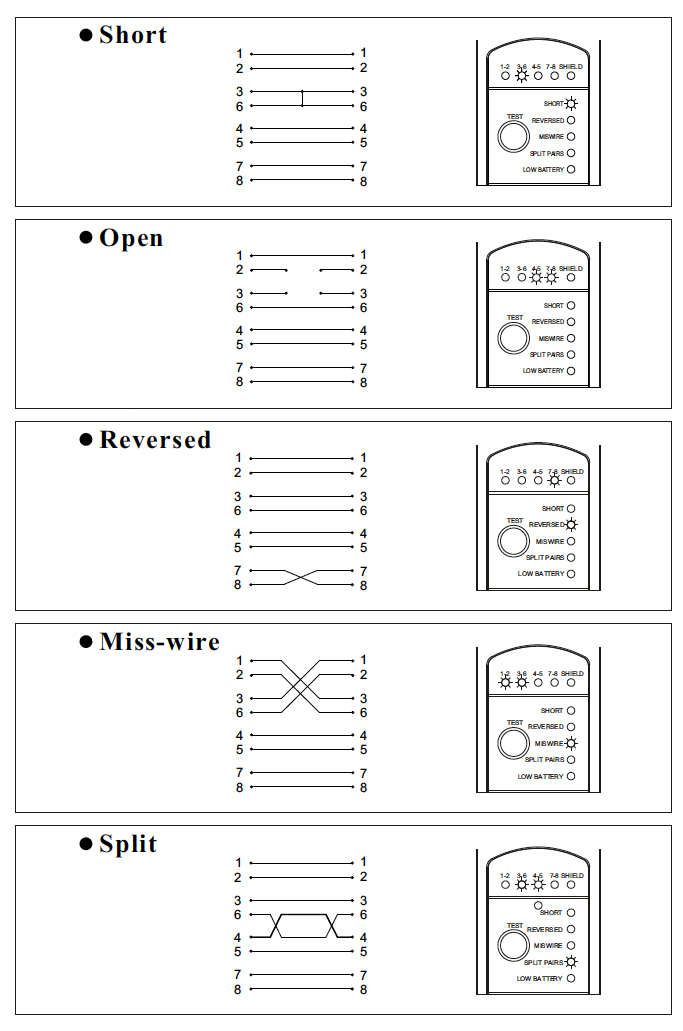

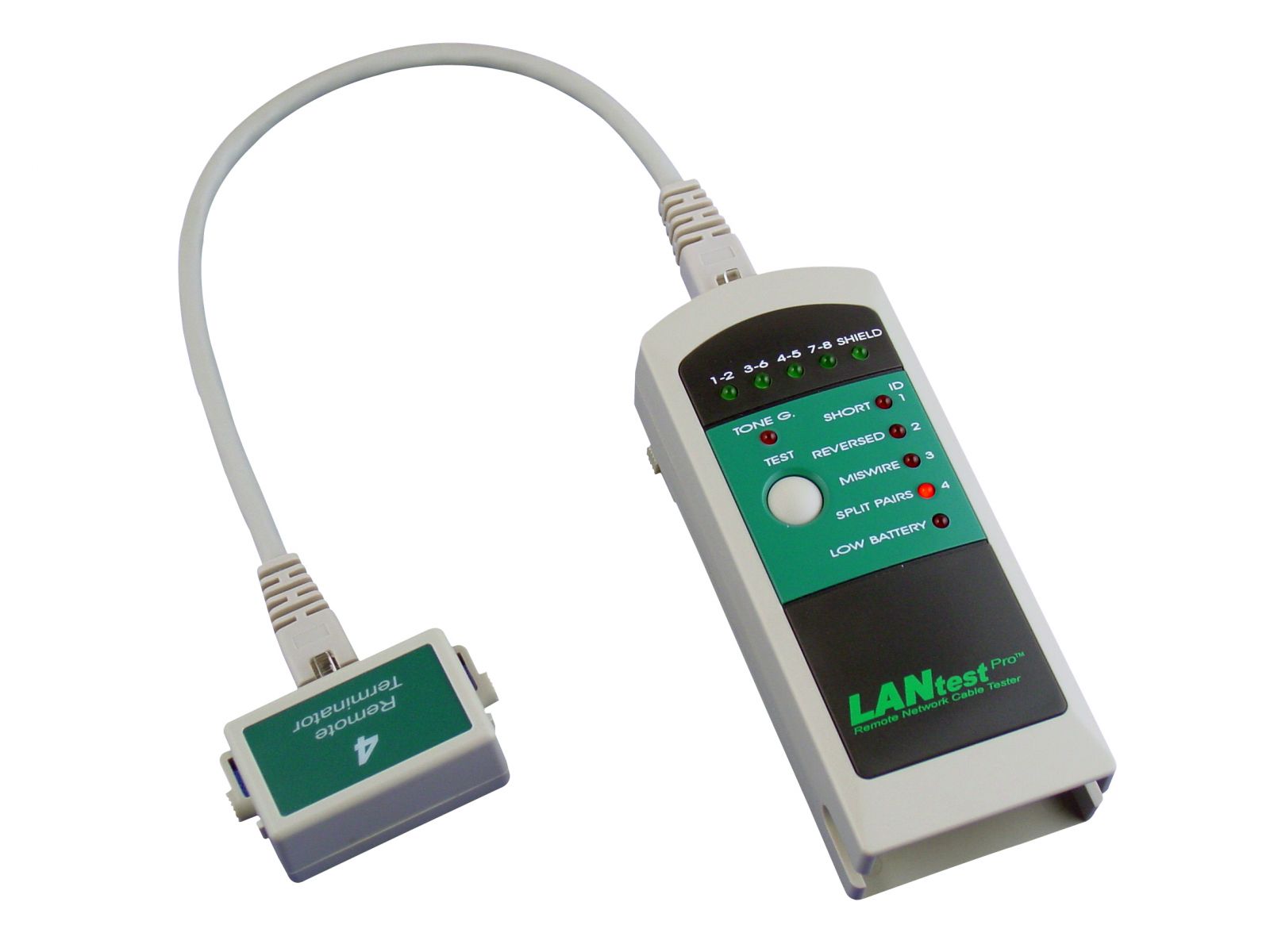

如果接上受测线缆后,发现某一对针脚的绿灯呈现闪烁状态,表示该对针脚有错误状况,同时对应状况会于下方直排灯号以红灯显示。接着长按『Test』键两秒后开啓『侦错模式』,有错误的该对针脚会同时显示绿灯(表示该针脚)及红灯(表示错误状况)。
另外,灯号显示的部分有两个小地方提醒大家:

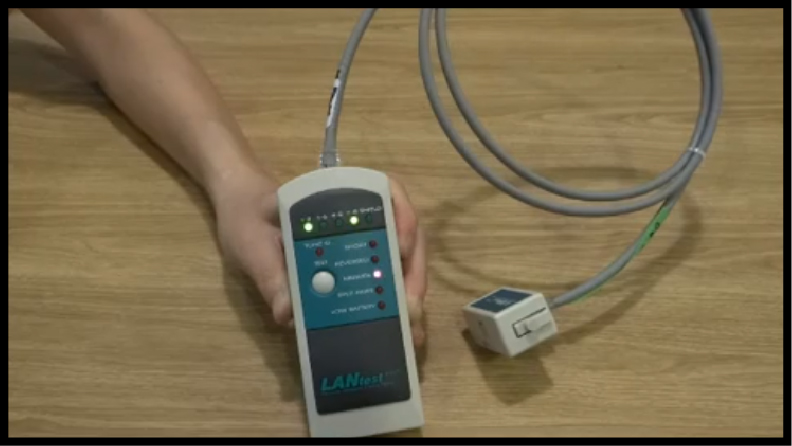

(1)侦错模式中,如果有超过一对针脚的绿灯同时亮起,表示亮起绿灯的针脚都有红灯显示的错误状况喔!

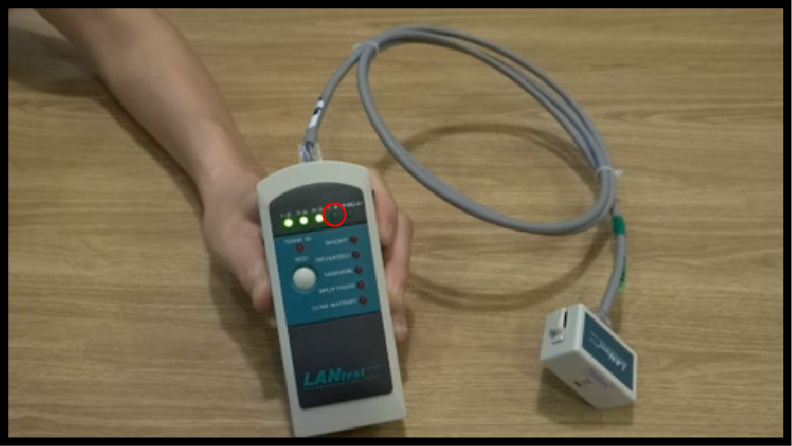

(2)测试过程中如果发现某对针脚没有亮起绿灯,即表示该对针脚为断路(open),侦错模式时断路的该对针脚会快速短暂的闪烁绿灯。
LANtest kit的灯号显示施工人员需自行判别灯号显示出的对应状况,相较之下LANtest Pro同时显示对应的针脚及对应状况提供施工人员更直觉的判断,从灯号显示的情况能让施工人员一目了然线缆对应状况提高工作效率与缩短作业时间。
(二)副机、线缆辨识
施工人员在进行检测时需先找出错误线与所需检测线缆。仅只有一、两条线缆时判别并不是太困难,但如果面对机房有众多线缆时该如何一条一条找起呢?

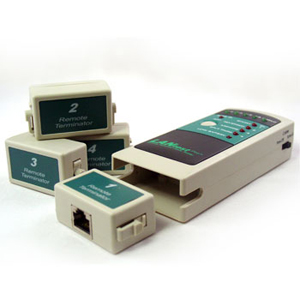

LANtest Pro另有四个副机组,能提供施工人员面对众多线缆时查找出对应线缆。LANtest Pro面板上直排灯号右侧有个『ID』资讯标示,四个副机分别对应于ID1~ID4的副机编号,施工人员能同时接上四条线缆于副机,从中择一条线缆接上主机后,ID灯号会显示三次闪烁来辨识出受测线缆所接上的副机组编号,这个简易的辨识功能不仅方便也大大的提升检测效率。
另外,LANtest Pro有个收纳的小设计,能让你将副机收纳于主机下方的凹槽,解决了副机收纳及容易遗失的困扰。
(三)低电量显示
LANtest Pro使用的是四颗三号电池,本身具有自动节电模式可节省电源,在灯号面板上也有低电量显示灯号,提醒使用者需更替电池。
(四)音频

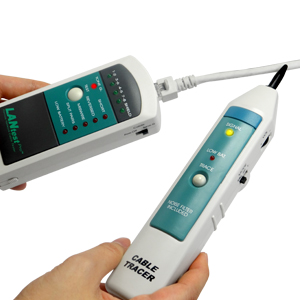

ANtest Pro具有类比式音频发射功能,可与Hobbes Probe 256712A搭配,来查找位于牆壁后方线缆的位置。将线缆一端接上LANtest Pro发出音频,使用音频寻线仪于牆面上进行查找,靠近牆中的受测线缆时可通过音频寻线仪的发光指示灯显示和扬声器所听到的音频来判断线缆的途径及具体位置。
音频寻线仪如靠近线缆附近音频声音越大,提醒施工人员已靠近线缆。有两种音频模式可供施工人员针对使用环境来做切换:短按Test键:连续音频、长按Test键:间歇音频。
LANtest Pro是一款体积轻巧的手持式测试仪,易读取的灯号显示及可运用查找于牆壁中线缆的音频发射功能,能让施工人员快速轻鬆的检验乙太网线缆佈线的完整性,对于施工人员来说是一款实用并且能提高工作效率的工具。
►LANtest Pro可购于: 禾普购物网 - LANtest Pro
