光纤检测利器 检测人员少不了的好帮手
2015-05-12
光纤与传统电缆不同的地方在于具有高容量、高品质、高速率及高保密性等优点,如果使用光纤于电信通讯上,一条光纤可同时供672对电话通讯,但一对铜轴线仅能供24对电话通讯,更因光纤的高容量传输特性被广泛运用于电信、网路、有线电视等地方。因光纤在通讯系统中所扮演的重要角色,为了避免通讯、网路服务中断,确保线缆及传输品质,正确安装佈线和维护是不可忽视的!

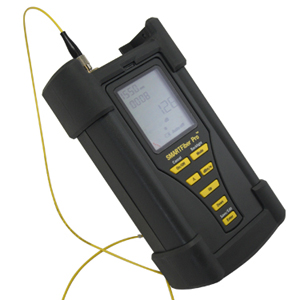

施工或检测人员能使用光功率计(Optical Power Meter)测量绝对光功率(dBm或mW)或检测光纤线缆的相对损耗(dB)来判断光纤线缆的品质好坏与传输效能是否影响网路或讯号传输。Hobbes推出一款功能齐全的光功率计- 『SMARTFiber Pro』,是施工、检测人员小包包裡缺少不了的设备。SMARTFiber Pro有TEST MODE、RECORD MODE、BROWSE MODE、SET MODE、ZERO MODE、LIMIT MODE等六种模式,Hobbes针对SMARTFiber Pro的六种模式介绍特色之处:
(一)校正归零(ZERO mode – Calibration)
施工、检测人员作业过程所求的就是精准数据!建议进行检测前请先将SMARTFiber Pro连接器的盖子盖上,完全阻隔光源进入影响测试仪归零校正。进入『ZERO mode』中并选择『CAL』(Calibration),按下ENTER键后会清空测试仪中的数据,直到LCD萤幕显示『NULL』表示已经校正完成可进行下一步检测动作。
(二)线缆命名(SET mode)
在SET mode中,使用者需将所测试的线材命名以利测试后作线材辨识与测试记录资料管理。
(三)自动光波长侦测(TEST MODE)
SMARTFiber Pro可用于测试850nm、1300nm、1310nm、1490nm、1550nm及1625nm等六种波长,与Hobbes手持式稳定光源搭配时可按『○A』键自行辨识稳定光源所发送的波长类型。短按『dBm/w』键能切换光功率显示单位,长按『dBm/w』键约两秒能将dBm值设为标准,接着LCD萤幕会显示出dB值,取得数据资料后长按ENTER键将会储存该笔资料。

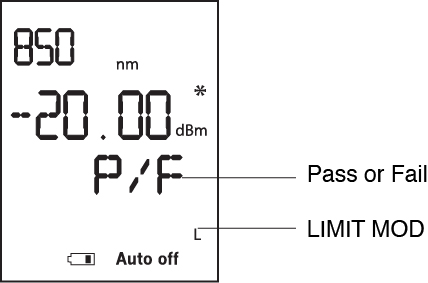

(四)快速测试线缆(LIMIT MOD)
SMARTFiber Pro中的LIMIT MOD能让施工、检测人员自行设定光功率的测试阀值,如果测试结果数值大于设定的测试阀值LCD萤幕会显示『PASS』,反之测试结果数值小于设定的测试阀值LCD将会显示『FAIL』,LIMIT MOD能达到快速测试效果。
(五)检测光源稳定性(RECORD MODE)
RECORD MODE能长时间检测LD光源的稳定性,请记得切换测试光源所使用的波长。先设定15至300分钟的测试时间,再设定记录样本的区间秒数,能选择15至60秒为一次取样的时间点。时间设定完成后按下ENTER键便会于LCD萤幕中显示剩馀的检测时间,检测结果必须使用SMARTFiber Pro专用软体来查阅LD光源的稳定性。
(六)资料储存(BROWSE MODE)
进入SMARTFiber Pro中的BROWSE MODE能查阅先前储存的测试记录,如需删除单笔纪录,长按ENTER键后将会删除该笔资料。SMARTFiber Pro能储存的资料笔数达一千笔数据,并经由mini USB将数据上传储存于电脑中,使用SMARTFiber Pro专用软体查阅所有测试记录。
(七)原厂设定(ZERO mode – CLEAR)
先前提到ZERO mode中的Calibration功能在于测试前校正归零测试仪以求精准数据,ZERO mode中还有一个『CLEAR』功能,用以清除所有设定值及测试记录,清除后于BROWSE MODE查看会显示『Empty』表示已经将测试仪恢復为原厂设定。建议使用CLEAR功能前需先完成将数据储存备份至电脑中,避免资料清空恢復成原厂设定。
(八)LCD萤幕
一眼看到SMARTFiber Pro不难发现它有个大萤幕,在施工或检测时最注重工作效率,所有检测数据结果皆显示在LCD萤幕上,使工作更加方便快捷。考量到受测环境光线不良时,长按Mode键便开啓或关闭背光模式,以便施工人员快速读取数据。LCD萤幕中会显示出电量使用情况,提醒使用者是否需更替电池。
SMARTFiber Pro所俱备的功能相当实用,可以提供施工、检测人员检测作业更加方便,市面上常见的光功率计如果想轻巧携带,便无法提供大萤幕尺寸,SMARTFiber Pro将这两项(便于携带、大萤幕)都完美俱备了,提供给施工、检测人员一个更好的选择。
SMARTFiber Pro可购于:禾普购物网- SMARTFiber Pro
