线缆短路故障位置测试
电缆故障定位仪 SMARTFinder
产品特性
• 以TDR技术找出误点距离位置
• 模拟音频发生器可与寻线仪搭配跟踪、定位电缆
• 从线缆末端精算出断点或是误点距离位置
• 高电压侦测
• 选单简易操作
RMB¥ 2990
※ 此商品支持七天无理由退换服务- 特性规格
- 相关商品
- 商品留言
- 发表留言

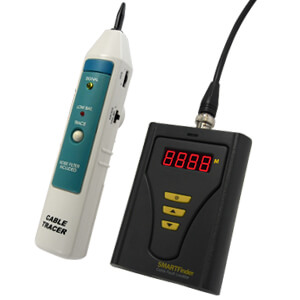

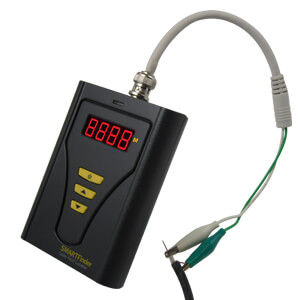

电缆故障定位仪 SMARTFinder 是一款手持式TDR误点测试仪并具有音频发射功能。电缆故障定位仪 SMARTFinder 可快速辨识某一对线缆。透过简易的LED萤幕显示可了解短路电路与提供误点距离。当在工作端夹上无法辨识与高于250伏特的线缆时，电缆故障定位仪 SMARTFinder 将发出警示声响。 电缆故障定位仪 SMARTFinder 的音频发送功能可与音频寻线仪搭配查找位于牆壁后方线缆的位置。工程人员无须将线缆从墙壁中切除或放入新线缆便可找出问题与维修。
规格参数
- 型号: 256011
- 输入保护: 250伏 RMS AC, 连续或间断性。
- 电阻范围: 在25至330ohms自动补偿。电缆阻抗超出这个范围，可能会产生不稳定或不正确的数据。
- 最大长度: 当线长过长无法测试时主机萤幕将显示-LL-。
- 最大线缆测试长度: 2700英呎 (900公尺)。
- 最小长度: 无最小长度。
- 精确度: 在100公尺线长测试时，误差范围为1公尺。在300公尺测试时，误差范围为1到3公尺。在300公尺以上测试时，误差范围为3%。
- 高电压检测: 当AC伏特大于5到15伏特RMS时会触发高电压警示。
- 量测速率: 最大每秒四组测试，可减少至每秒两组测试。取决于线缆大小与均匀性。
- 音频轨道: 于80％的电池电压的振幅时约1kHz。
- 测试温度: 0º至55ºC。
- 储藏温度: 0º至70ºC。
- 使用电池: AAA 1.5伏 x 4。
- 尺寸: 30公厘厚, 78公厘宽, 120公厘高。
- 可测试电缆种类:
RG-6/U, 75 Ohm CATV Coax
RG-11/U, 75 Ohm CATV Coax
RG-58/U, 50 Ohm Coax
RG-59/U, 75 Ohm TV Cozx
RG-174/U, 50 Ohm Coax
AC Wire-Romex, 12/2 W/G
24 AWG CAT5e 4 Pair DATACom
24 AWG CAT6 4 Pair DATACom
Telephone Wire
应用范围
- 网络、电信、布线工程现场维护
- 电缆通信生产
- 研发实验室
